概述

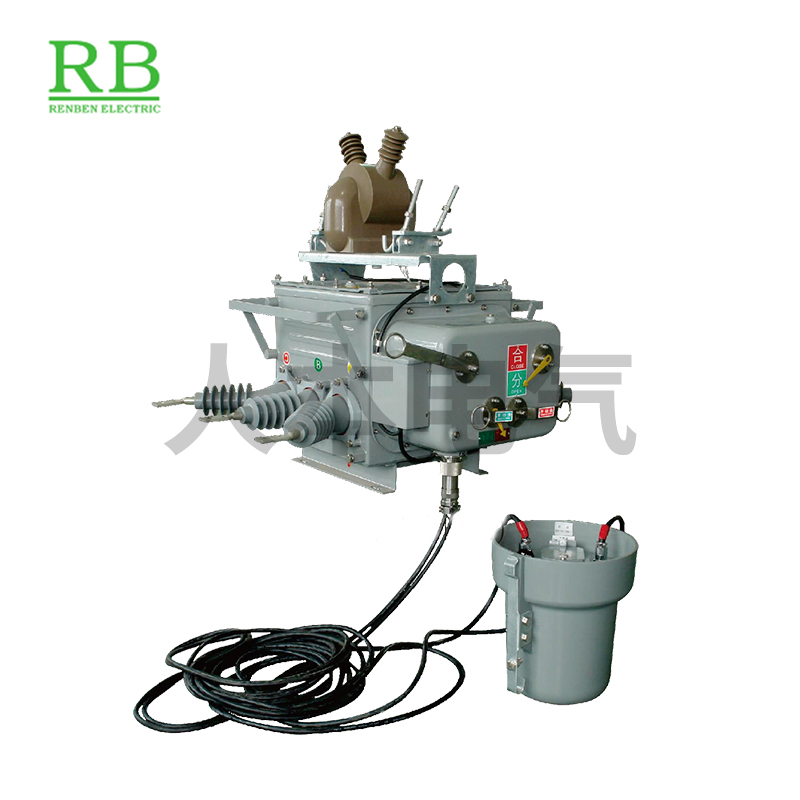

        ZW20B-12型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的 負載電流、過載電流及短路電流。适用于變電站、工礦企業及城鄉配電網作保護和控制，特别适用于操作頻繁的場所和城網自動化配 電網絡。本産品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結 構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護産品。其彈簧操動機構采用直動鏈條主傳動和 多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。
         ZW20P-12用戶分界斷路器(含控制器)具備故障檢測功能、保護控制功能和通信功能(配置通信模塊後)，适于安裝在10kV架空配電線 路用戶進線的責任分界點處，也可适用于符合要求的分支線路和末段線路。設備安裝投運後，可以實現自動切除被控支線的單相接地 故障和相間短路故障。控制器可借助GPRS、CDMA、有線方式或藍牙通信，實現後台(或PDA)實時狀态監控及遠方遙控功能。

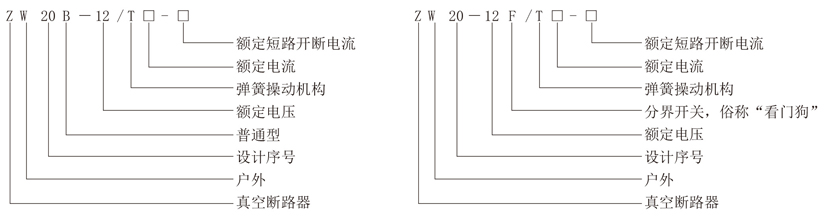

型号及其含義

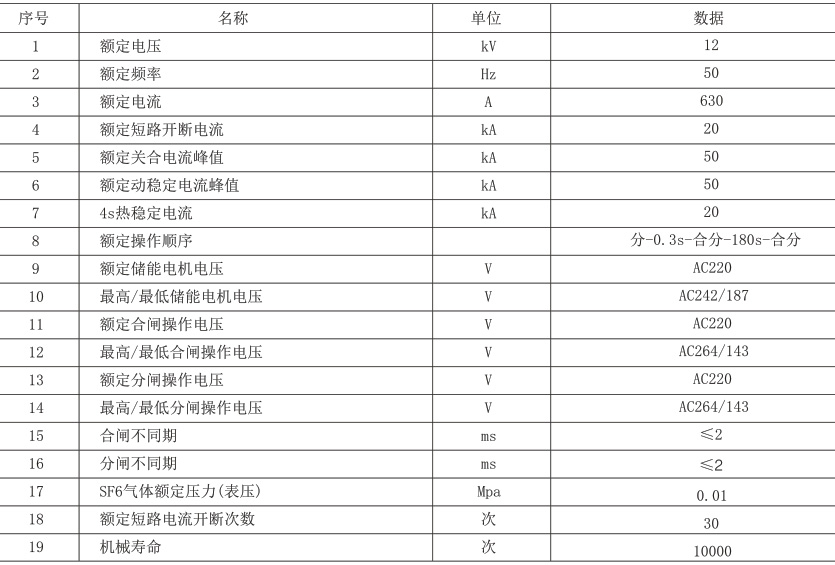

主要技術參數

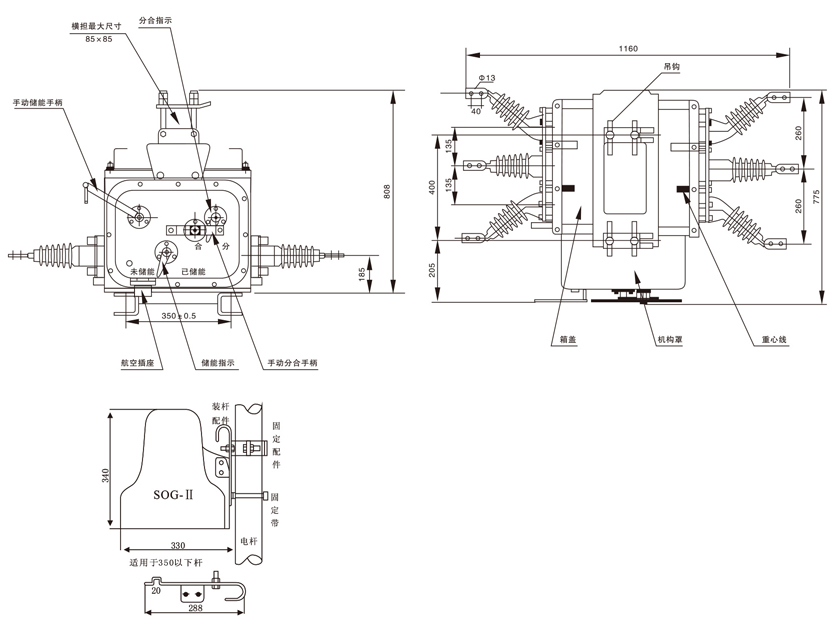

外形及安裝尺寸
