概述

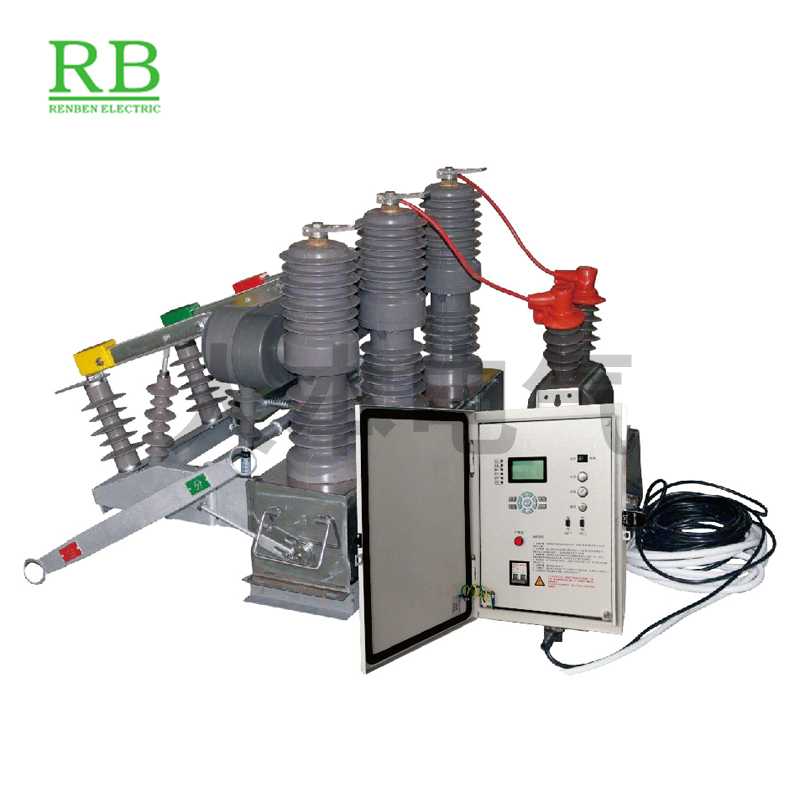

        ZW32-12F型戶外交流高壓真空分界斷路器(以下簡稱分界斷路器)是我公司自主研發的一款新型産品， 分界斷路器是集真空 斷路器、 分界看門狗控制器于一體的多功能智能化裝置産品，主要配置由真空分界斷路器本體、智能分界型控制器、外置電壓 互感器(注：配網自動化環網線路中可選雙側 PT)三大部分組成，産品廣泛用于 10kV 城市、農村配電網架空環網線路中作分段 隔離開關、聯絡開關、 可實行環網線路負荷調配的自動化開關裝置， 在大用戶供電的分支線路中可作為分界開關 (俗稱看門 狗)，饋線架空配電網絡作分界斷路器分段器之用， 真空分界斷路器具有遠程管理模式， 保護控制功能及通訊功能。能可靠判 斷、 檢測界內毫安級零序電流及相間短路故障電流， 實現自動切除單相接地故障和相間短路 故障。本安裝使用說明書規定了 分界斷路器的引用标準、 使用環境條件、 型号和額定參數、 結構特點、工作 原理、訂貨須知、以及操作、安裝、使用、維護 的方法等內容。

使用環境條件
1) 海拔高度：≤2000米
2) 環境溫度：戶外-30℃~+55℃最高年平均氣溫20℃，最高日平均氣溫 30℃
3) 相對濕度： 95 % (25℃)
4) 抗震能力：地面水平加速度0.3g地面垂直加速度0.15g
5) 地震烈度：7度
6) 最大日溫差：25℃
7) 日照強度(風速0.5m/s時)：0.1W /cm²
8) 最大風速：34m/s
9) 最大覆冰厚度：10mm
10) 安裝位置：戶外 、10kV 架空線路用戶責任分界點處。
11) 接地方式：中性點不接地、經消弧線圈接地及低電阻接地

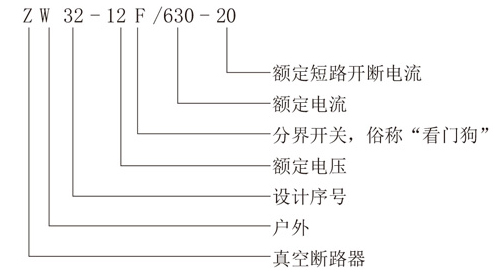

型号及含義

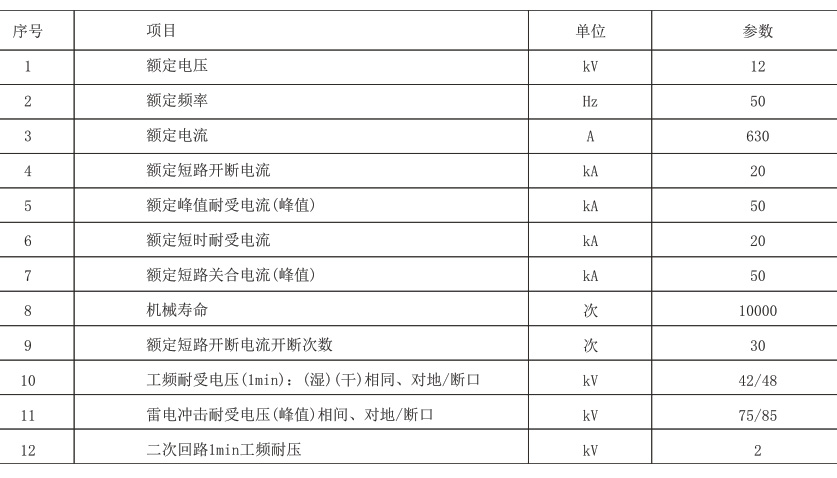

主要技術參數

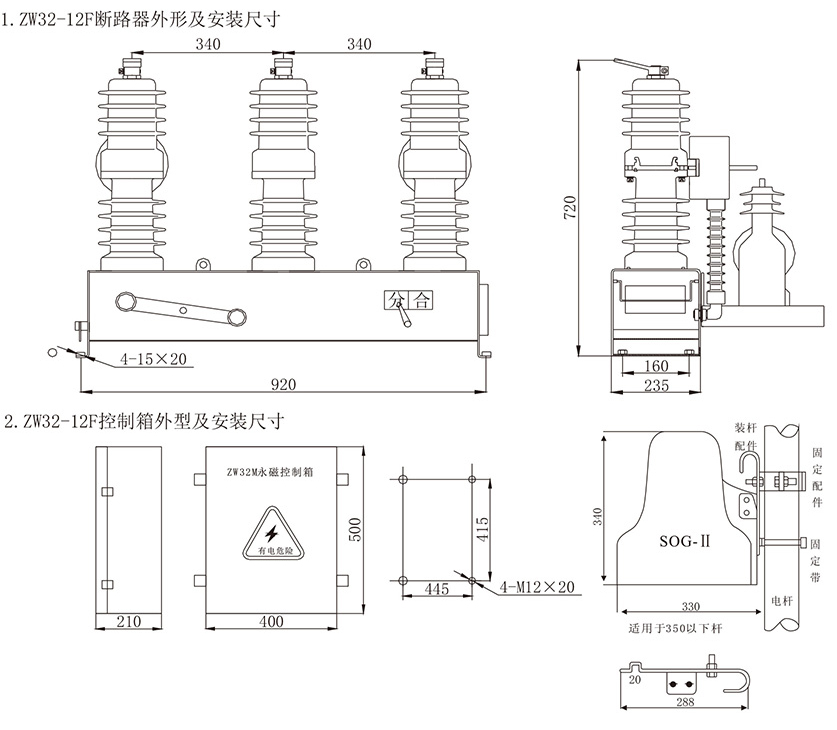

外形及安裝尺寸圖
