概述
        ZW32-12M系列戶外柱上永磁真空斷路器(以下簡稱斷路器)是采用YCD系列永磁機構的新一代斷路器,它是為額定電壓 12KV,三相交流50Hz的戶外配電設備，主要用于開斷、關合電力系統中的負荷電流、過載電流和短路電流，适用于城市和農村電 網中作保護和控制之用，更适用于頻繁操作的場所。
         自主研制和開發的ZW32-12M系列戶外柱上永磁真空斷路器符合我國國家标準GB1984-2014，GB311.1-1997，GB11022- 1999和DL402-1991交流高壓斷路器訂貨技術條件标準要求，具有電壽命長．開斷可靠和免維護等特點，與智能化永磁控制器配 合使用，作為環網線路分段．分支線路故障的自動檢測，隔離和報警，監控線路的運行，具有自動恢複非故障供電的功能．開 關配置測量．保護．控制和通訊功能模塊，滿足配電自動化要求。
ZW32M-12型戶外高壓永磁真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開 斷、關合電力系統中的負荷電流、過載電流及短路電流。适用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網 頻繁操作的場所。
         本斷路器具有體積小、重量輕、防凝露、免維護等特點，能适應較惡劣的氣候條件和污穢環境。
        該型産品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持在分合閘位置，其機械零件 數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。

使用環境條件
a)環境溫度：-40℃～+40℃；
b)污穢等級不大于Ⅳ級；
c)海拔高度不超過2000m；
d)風壓不超過700Pa(相當與風速34m/s)
e)無火災、爆炸、化學腐蝕的場所；
f)無經常性的劇烈振動，地震烈度不超過8度。

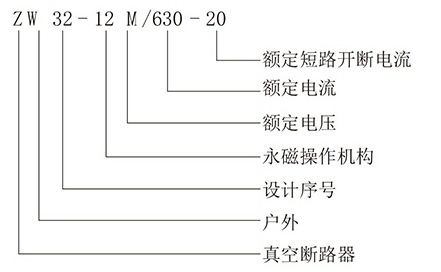

型号及含義

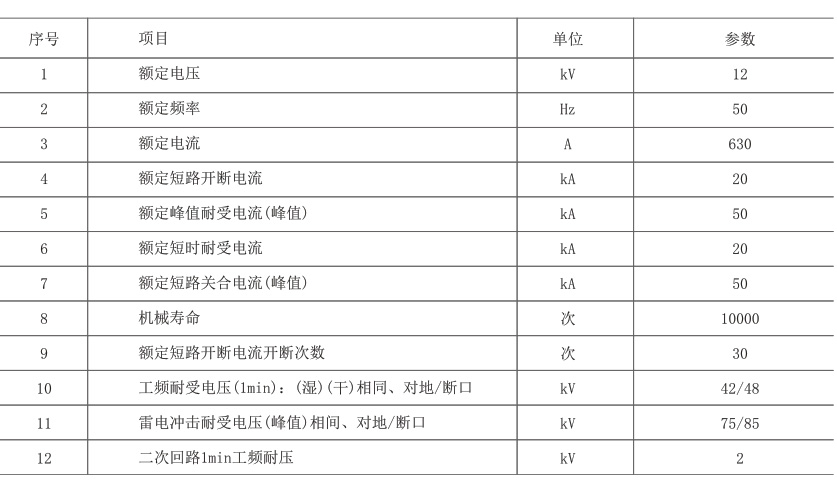

主要技術參數

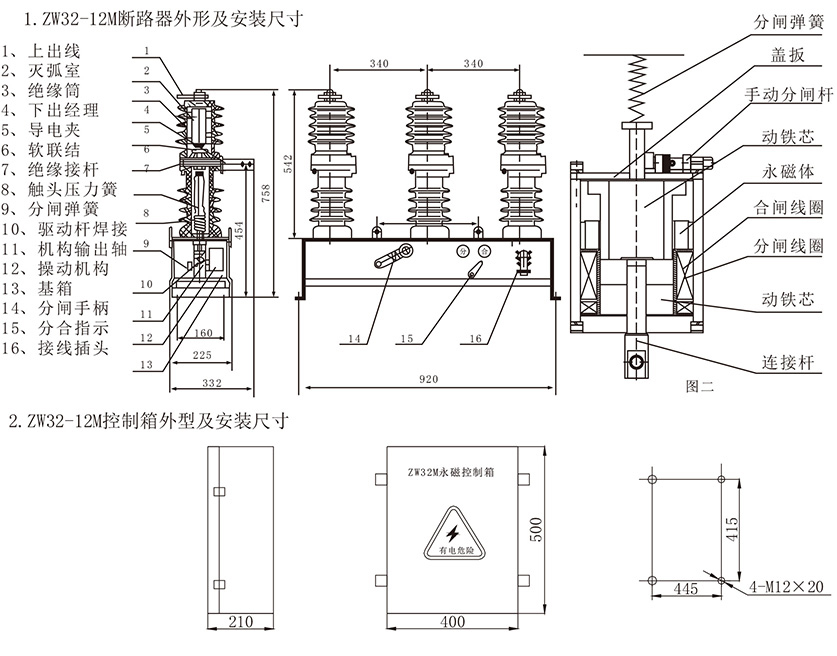

外形及安裝尺寸圖
