概述
        ZW8－12系列戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力 系統的負荷電流、過載電流、短路電流。該産品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地 絕緣，性能可靠，絕緣強度高。

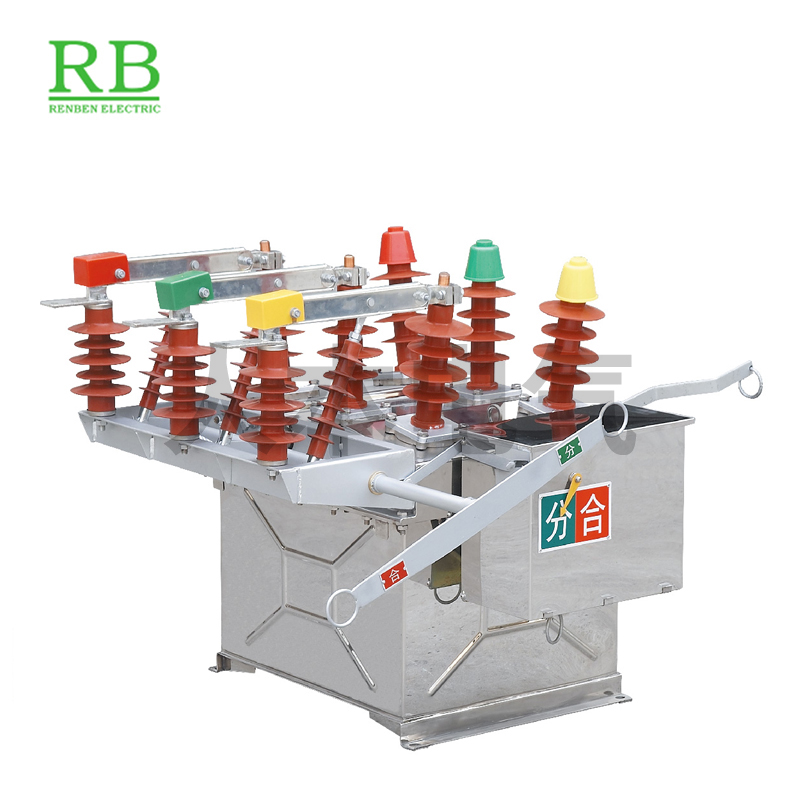

        ZW8－12G是由ZW8－12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置 PT。

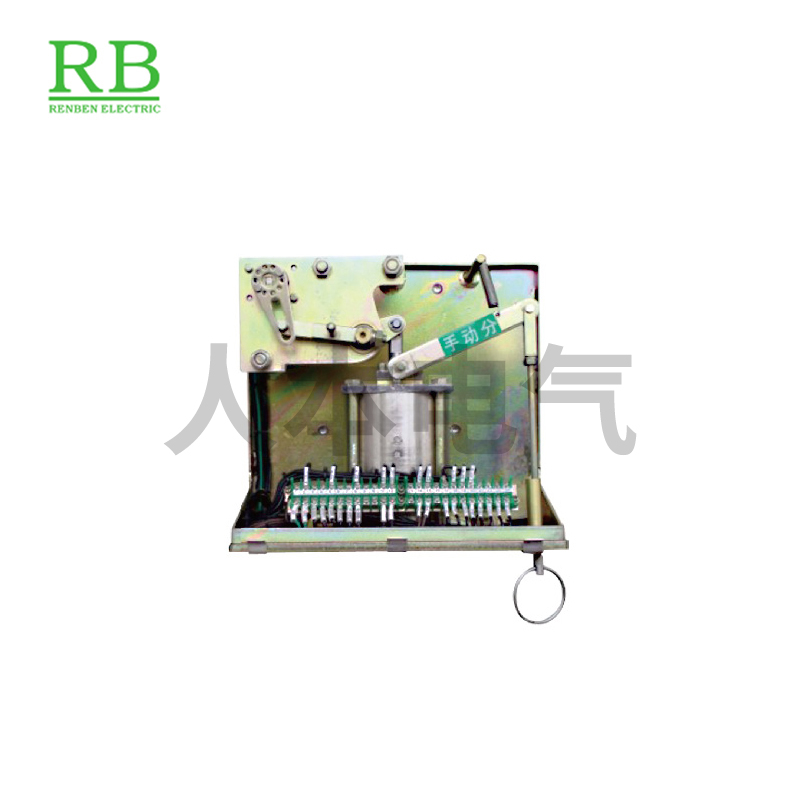

本系列産品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

使用環境條件
1、海拔高度：2000米
2、周圍空氣溫度：-40℃～+45℃
3、風速：≤35m/s
4、污穢等級：Ⅳ級
5、安裝場所：無易燃、爆炸危險、化學腐蝕的場所
6、地震強度：≤8級
注：若遇超出以上參數的環境，請與我公司協商。

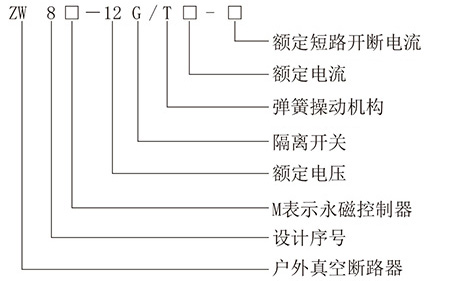

型号及其含義

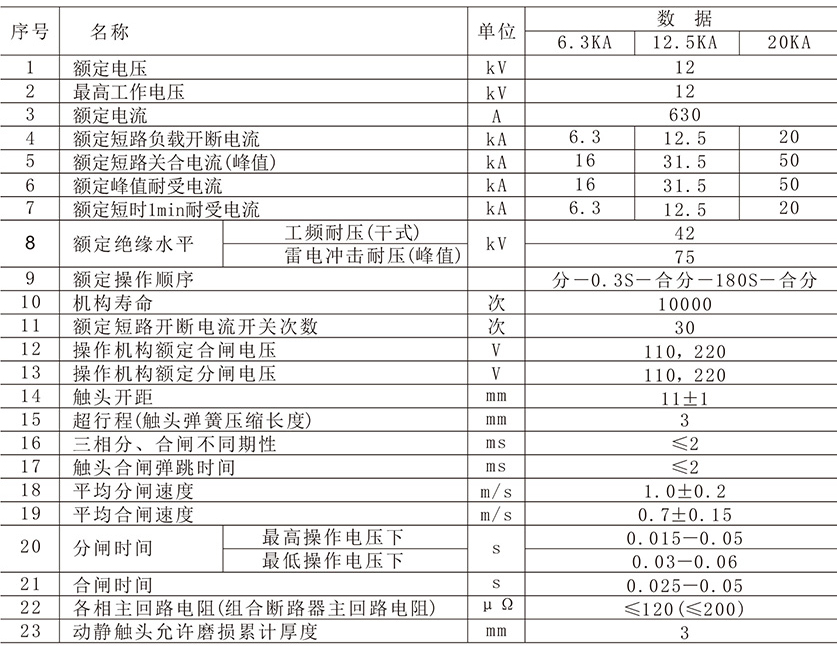

主要技術參數

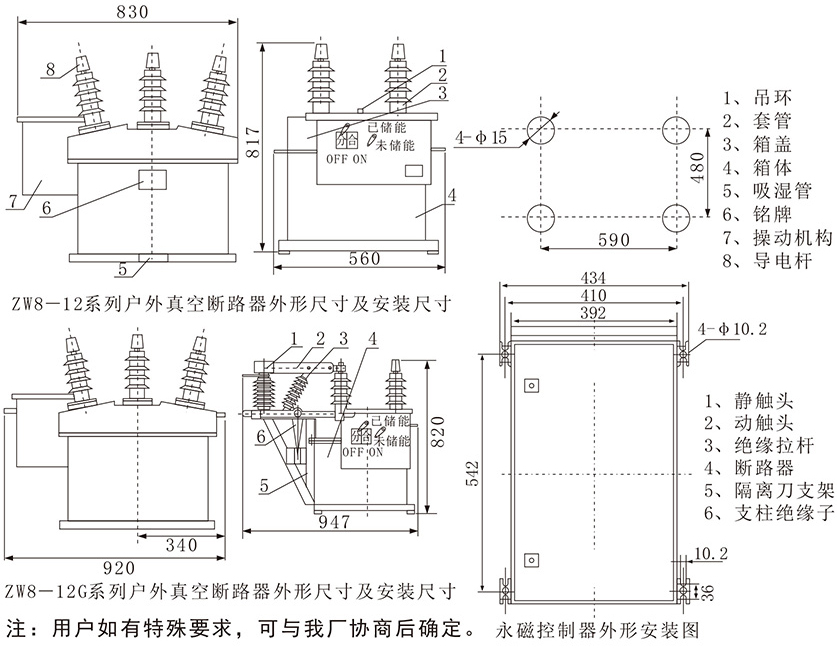

外形及安裝尺寸圖
