概述

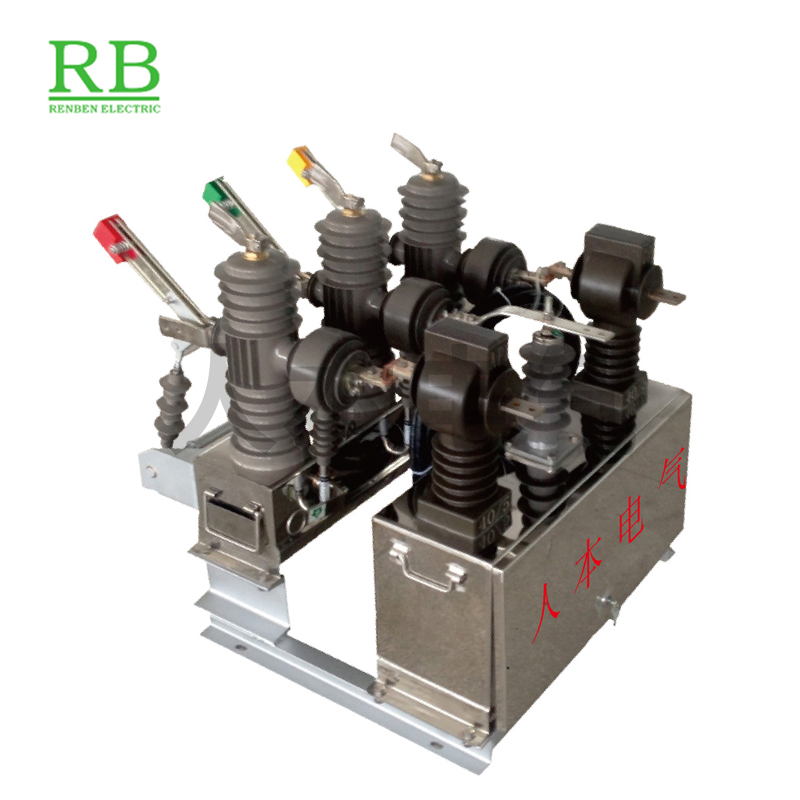

        ZW(JLS)-12系列預付費組合互感器由整體澆注幹式高壓計量箱及ZW43F型智能分界開關組合而成，适用于額定頻率50Hz，額定電壓10kV 及以下戶外電力系統中作電能計量用，可為用戶提供0.2s級各種變化及雙變化的産品。互感器采用全封閉環氧樹脂真空澆築，因此杜絕老化 問題。分界開關部分采用真空開關并帶有零序、保護電流互感器，與智能控制器實現零序、過流、速斷保護，可以實現自動切除單相接地故 障和自動隔離相間短路故障。确保非故障用戶的用電安全。此産品具備了FTU功能實現開關遙控分合閘：也具有GPRS遠程操控功能(詳細內容 見下“智能控制器說明”)。

斷路器操作靈活方便
        電動自動儲能，遙控分合閘。同時具有手動儲能，手動分合功能，可直接由架空線接至電壓互感器輸出額定電壓，通過斷路器側面的 端子盒中轉，使用連接電纜引入到控制器上，由控制器遙控來進行操作。操作機構采用小型化彈簧操動機構，分合閘能耗低：機構傳動采 用直動傳輸方式，分合閘部件少，可靠性高。操作機構置于密封的斷路器機構箱中，解決了機構鏽蝕的問題，提高了機構的可靠性。

計量箱性能概述
        本型計量箱是同類産品的基礎上改進而成的，适用 于額定頻率50Hz，額定電壓10kV的戶外交流電力系統中 作有功、無功電能計量，是老式油浸産品理想的換代産 品。
        本型号電壓互感器采用具有耐電流、耐老化的戶外 專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面 爬電距離大，防雨、防塵、耐腐蝕是城鄉電網改造理想 的換代産品。

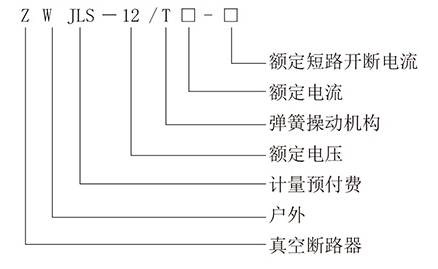

型号及其含義

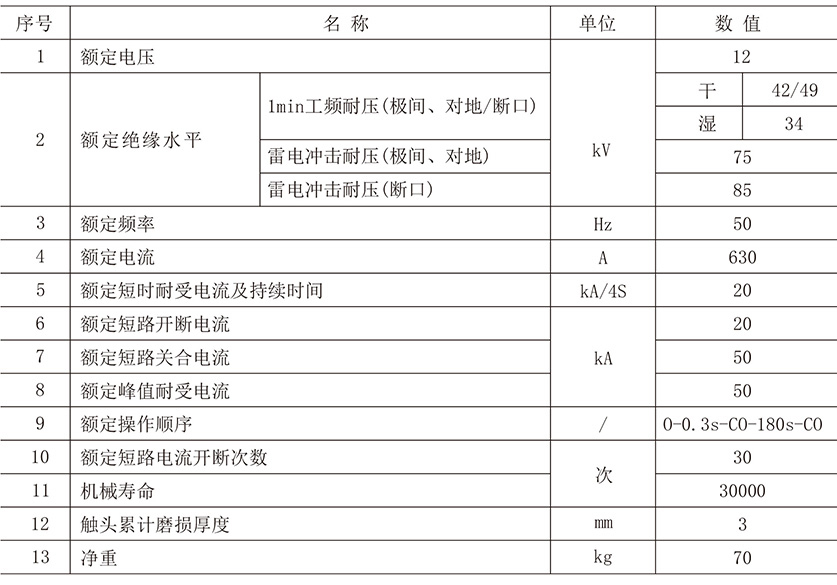

主要技術參數

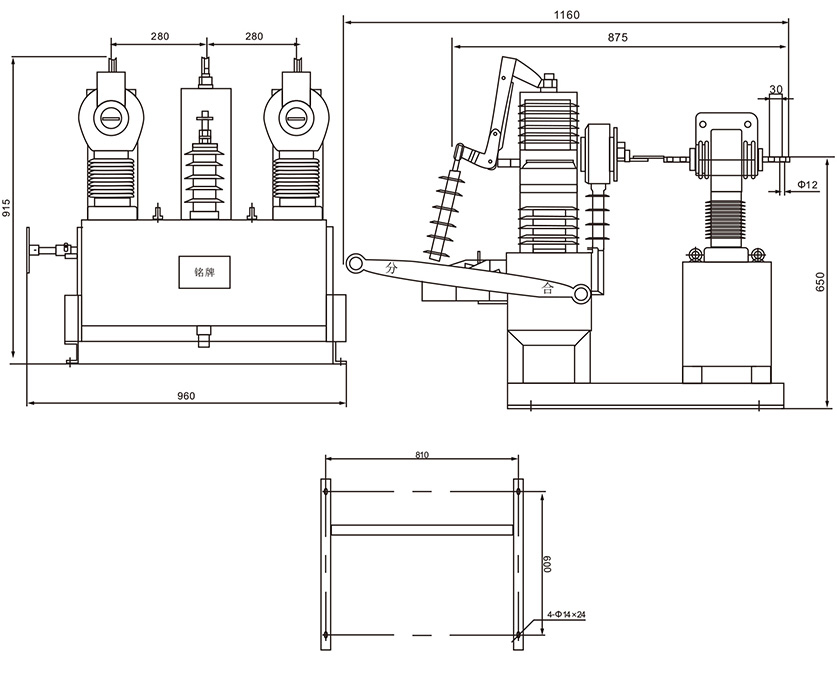

外形及安裝尺寸圖
