概述

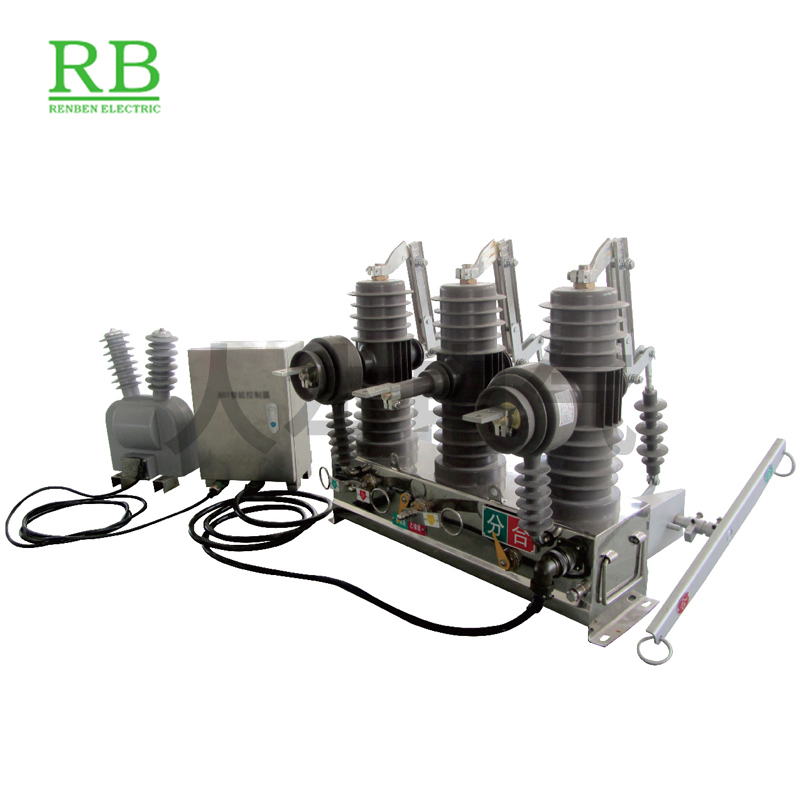

ZW43-12(F)型戶外高壓(智能)真空斷路器為額定電 壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開 斷、關合電力系統的負載電流、過載電流及短路電流。适用 于變電站、工礦企業及城鄉配電網作保護和控制，特别适用 于操作頻繁的場所和城網自動化配電網絡。符合下述标準： GB/T1984 《高壓交流斷路器》、GB/T11022 《高壓開關設備 和和控制設備标準的共用技術要求》、DI402 《交流高壓斷 路器訂貨技術條件》……

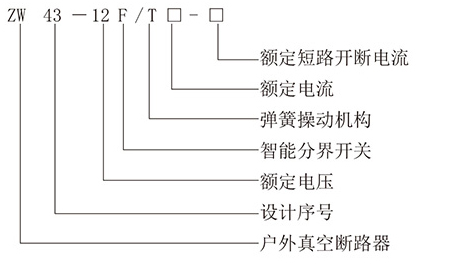

型号及其含義


産品特點
真空滅弧室采用：ZL 2022 2 3319763.1專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好，便于運輸；
操作機構采用高可靠性的雙穩态永磁技術，結構簡單，無需維護保養，機械壽命可高達30000次；
環氧樹脂封裝：符合環保要求；已被廣泛驗證的戶外性能；耐臭氧和紫外線；堅固、輕、不易碎裂；
永磁機構：運動部件少；無須維護保養；應用雙穩态永磁技術；
采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
手動分閘裝置：當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；
位置檢測器：接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
開關外殼采用不鏽鋼或噴塑處理，耐腐蝕性、耐氣候性好；
隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
控制器實現遙控、遙測、遙信、遙調“四遙”功能。

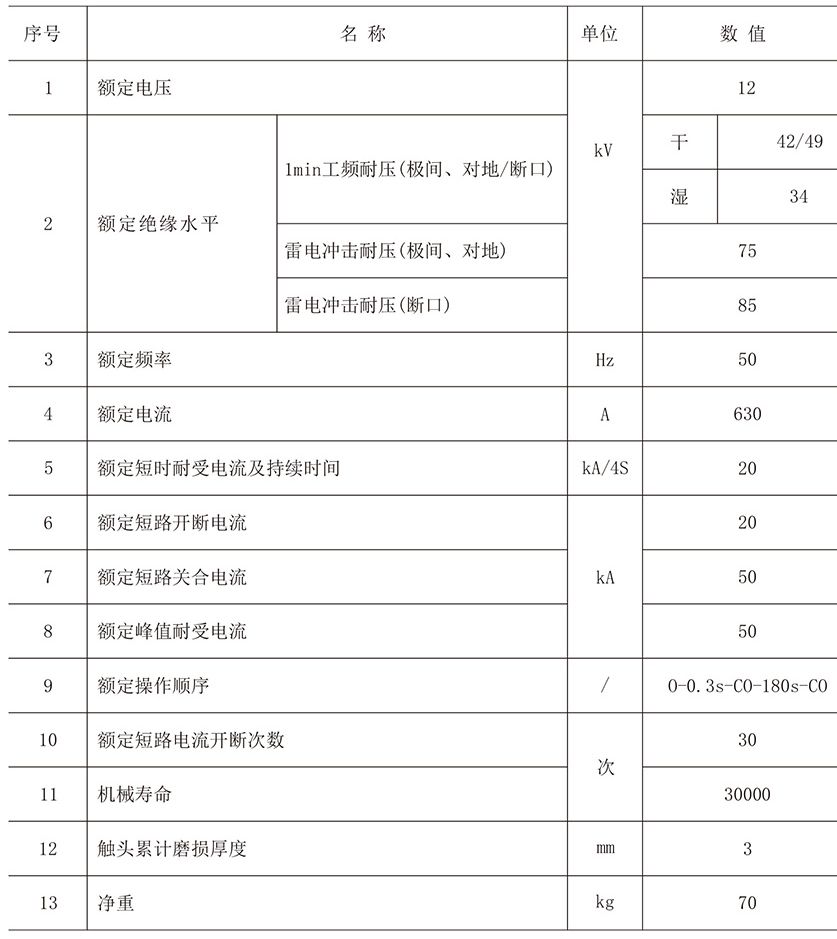

主要技術參數

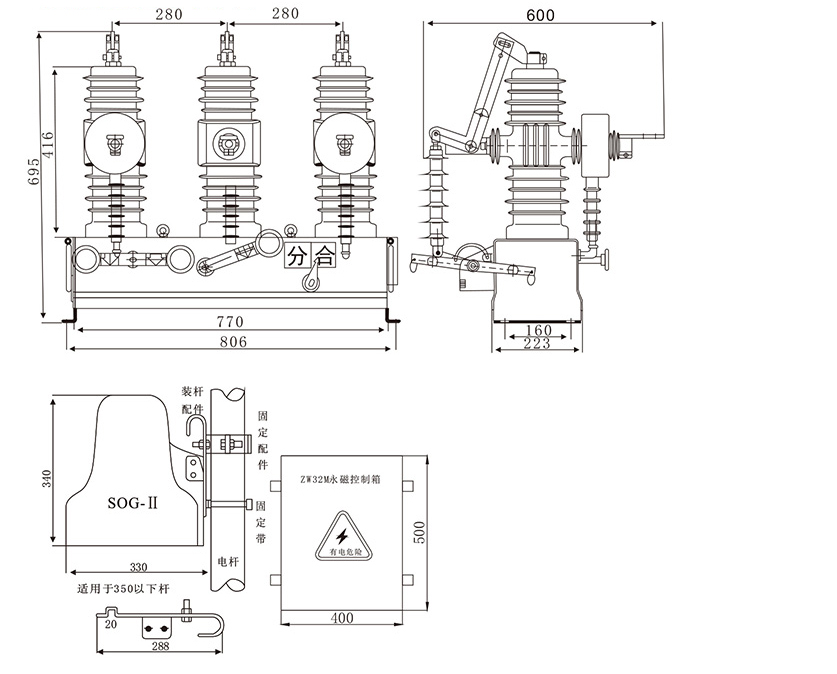

外形及安裝尺寸圖
