概述

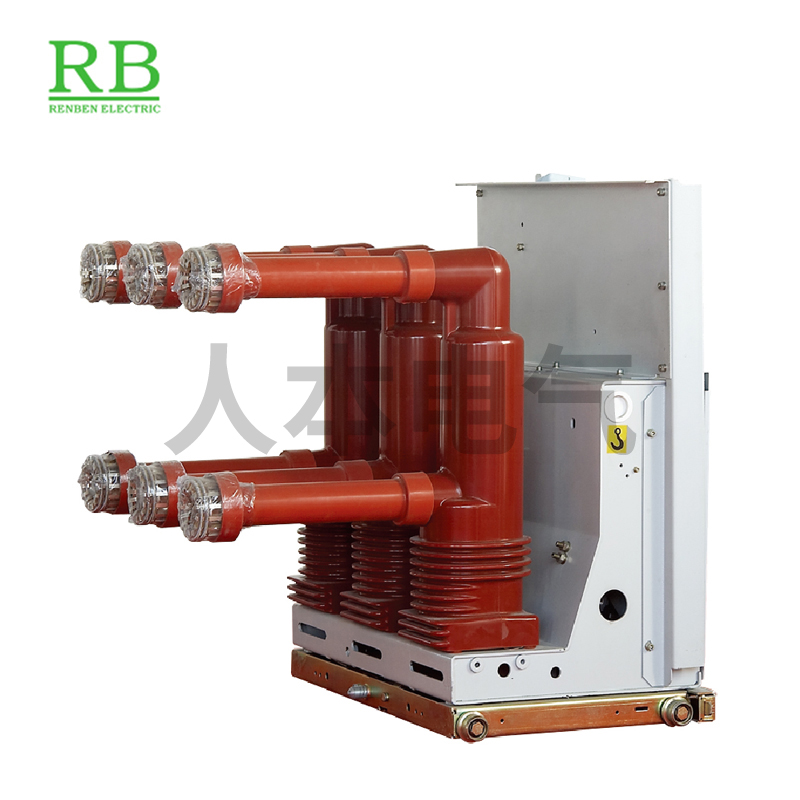

        VS1-24型戶內高壓真空斷路器，系三相交流50 H z額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。适用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。
        VS1-24戶內高壓真空斷路器是在ABB公司VD4-24的基礎上改進設計的,斷路器仍采用了複合絕緣結構,但重新設計加大了絕緣

主要結構特點
1.主回路采用複合絕緣，體積小，節省空間，而且能有效保護真空滅弧室受沖擊和碰撞的影響。
2.真空滅弧室選用國內一流廠家，同時能根據用戶要求安裝國內外進口的真空滅弧室。
3.可配KYN28A-24中置櫃。
4.額定電流630-3150A, 額定短路開斷電流20kA-31.5kA，産品的型号頒發證書和型号使用證書齊全。
5.機械壽命20000次。
6. 通過電容器投切電容試驗,無重燃現象。
8.能滿足電壓12KV海拔4500米高原型地區使用。

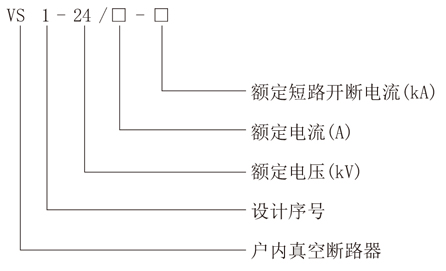

型号及含義

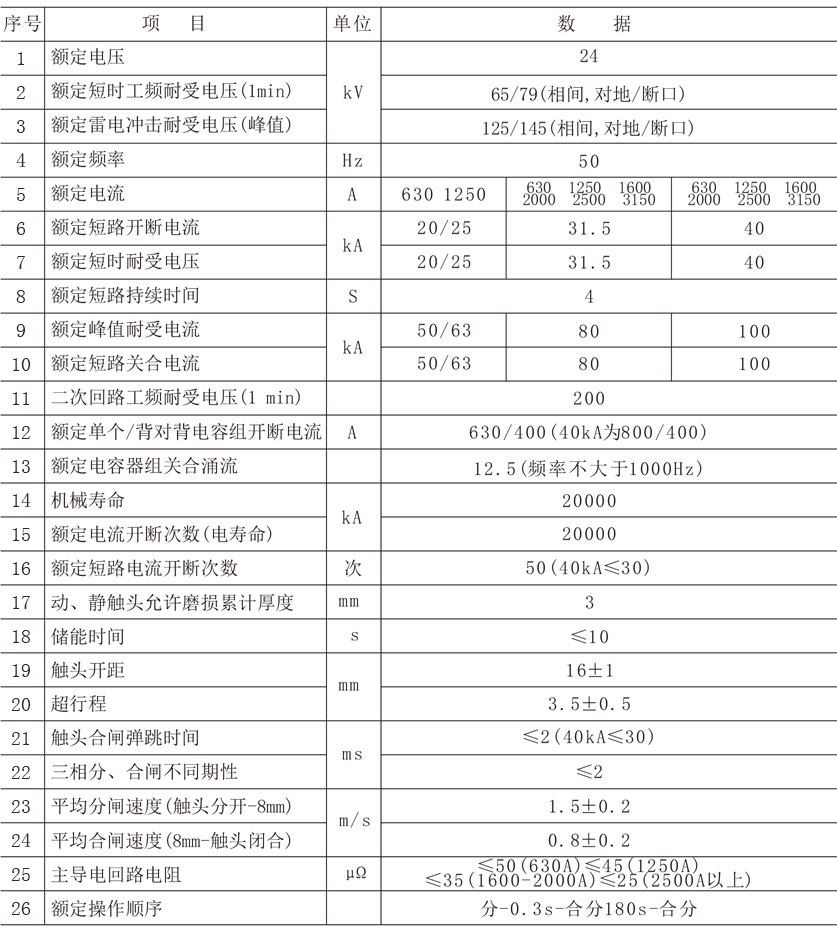

主要技術參數

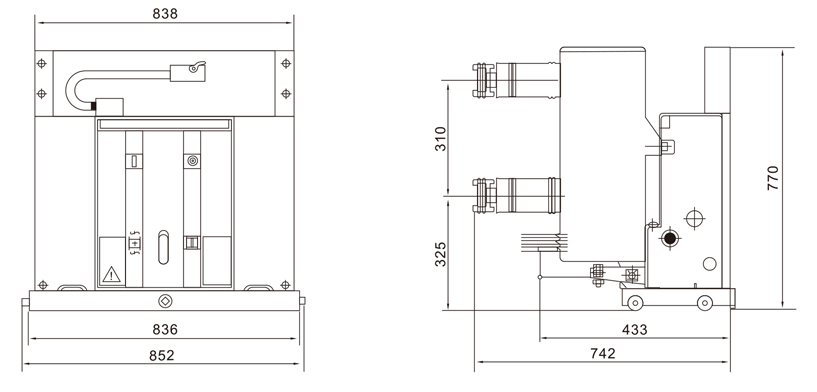

外形及安裝尺寸
