概述

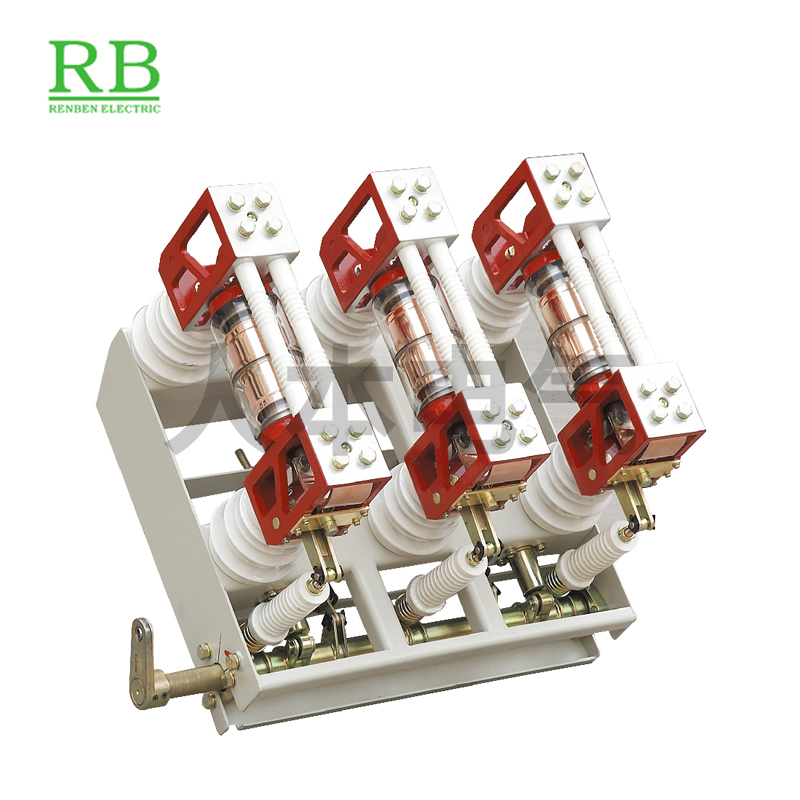

        ZN28-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該産品符合GB1984-89标準，該産品總體結構為開關本體與操動機構一體安裝和開關本體與操動一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，适用于各種固定式開關櫃，如GG1A(Z), XGN2A10(Z)等。
        該産品可配用CD17、CD10型直流電磁操動機構和CT17、CT19型彈簧儲能式操動機構。

環境使用條件
a、環境溫度不高于+40℃，不低于-10℃(允許在-30℃時儲運)；
b、海拔高度不大于1000米；
c、空氣相對溫度日平均值不大于95%，月平均值不大于90%，飽和蒸汽壓日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
d、地震裂度不超過8度；
e、無火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動場所。

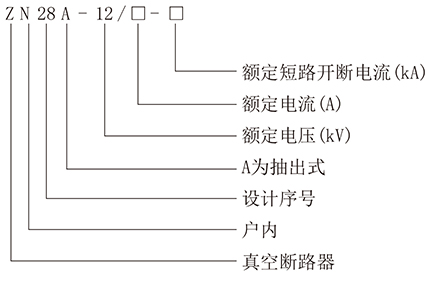

型号及含義

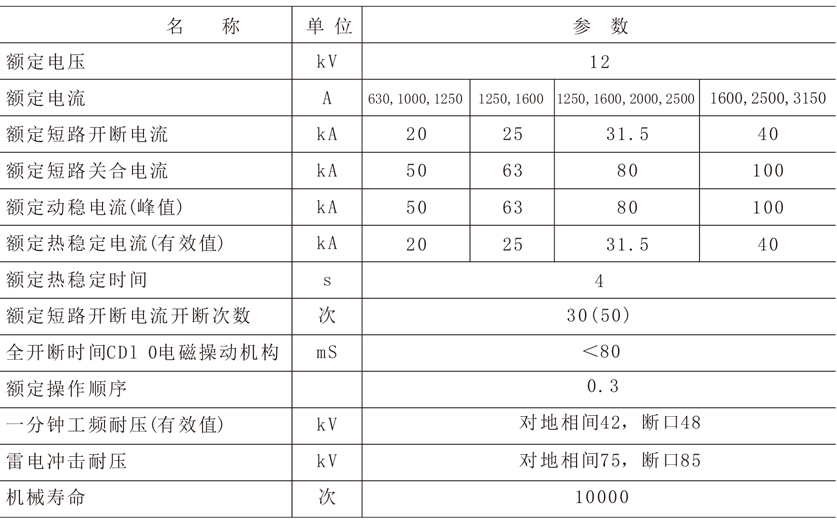

主要技術參數

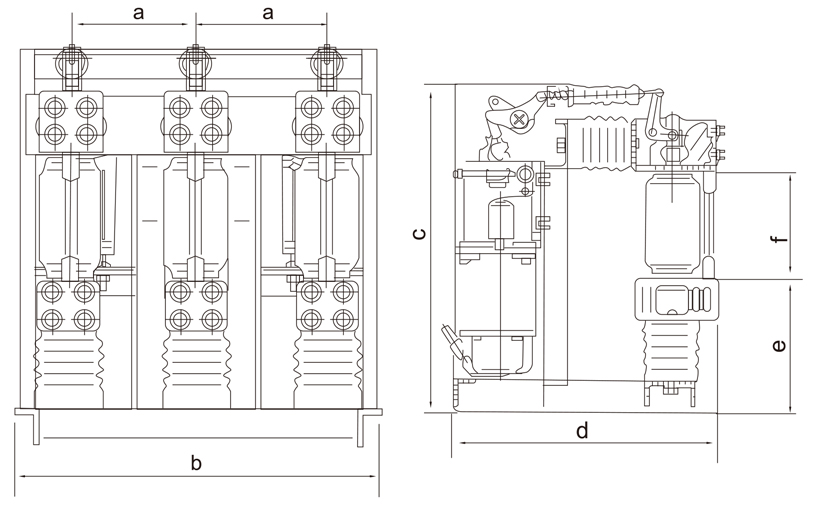

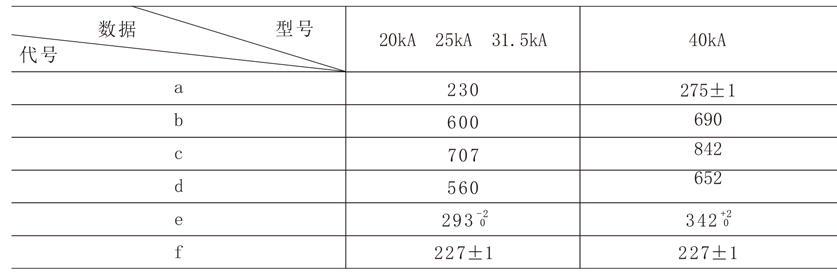

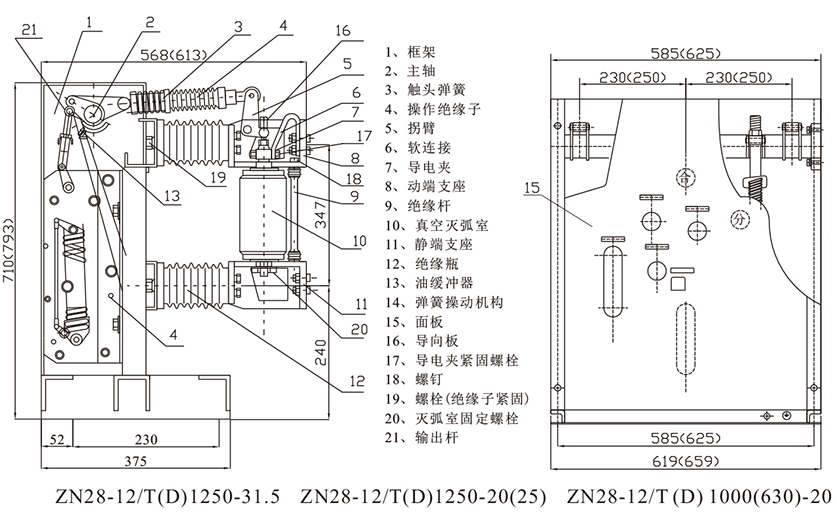

外形及安裝尺寸
