概述
        ZN85-40.5高壓真空斷路器采用高絕緣性能的滅弧室，滿足高海拔3000米以內地區使用要求。斷路器采用複合絕緣結構，滿足正常運行條件下的絕緣要求。并有效的減小了斷路器的體積，總體布局合理、美觀，簡潔。
        操動機構采用專門設計的彈簧操動機構，輸出曲線與滅弧室的要求配合良好。其性能更适合40.5KV真空斷路器的特點和要求，具有很高的可靠性，使用壽命長，檢修方便，機構免維護。斷路器手車采用絲杠螺母推進裝置，帶有超越離合器，可輕松開關櫃中移動手車，是手車行程範圍精确靠；配套強制機械閉鎖方式，滿足開關櫃"五防"功能要求。
        ZN85-40.5(3AV3)戶內真空斷路器是公司與西安高壓電器研究所聯合設計并生産的。本産品适用于額定電壓40.5kV，三相交流50Hz的戶內高壓設備，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、短路電流之用，并适用開頻繁操作場合。

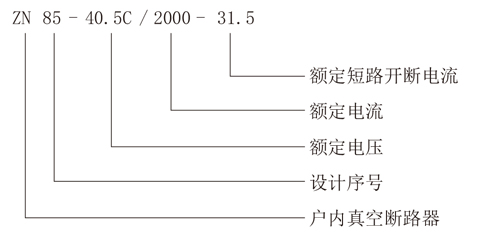

型号及含義


使用環境條件
海拔高度：不超過2000米；
環境溫度：上限為+40℃，下限為-15℃；
相對濕度：日平均值不大于95%， 月平均值不大于90%；
地震烈度：不超過8度；
沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等
嚴重污穢的場所。
超出上述環境條件時，請用戶與制造廠共同協商。

結構特點
斷路器采用滅弧室在上，機構在下的整體布置的結構，利于調試。
采用空氣與有機材料複合絕緣結構，設計緊湊，重量輕。
可配美國Cutler-Hammer公司的真空滅弧室 和國産ZMD真空滅弧室，兩種滅弧室采用縱磁場滅弧，低截流，非對稱開斷性能好。
簡單的彈簧操作機構，10000次操作免維護。
絲杠推進機構，省力、平穩、自鎖性能

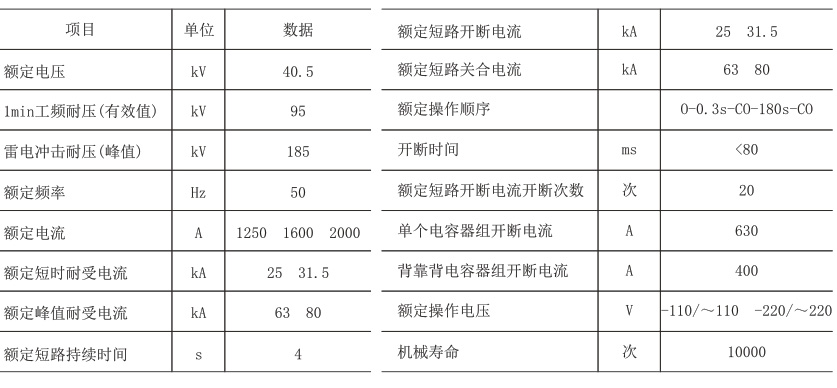

主要技術參數

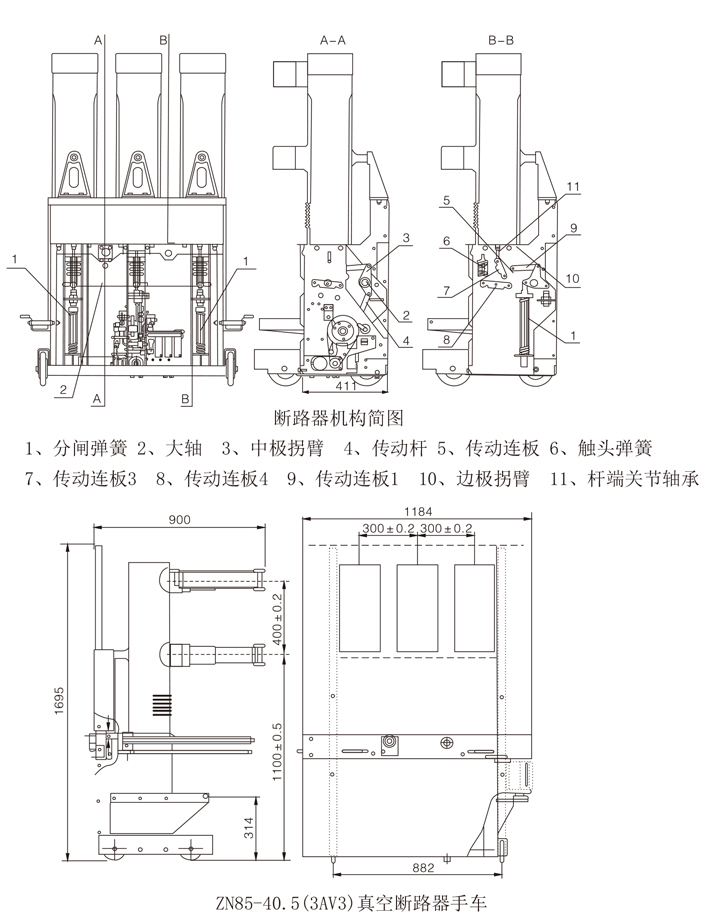

外形及安裝尺寸
