概述
        GCK系列電動機控制中心，主要是由一些組合式電動機控制單元，和其它功能單元組合而成。這些單元以上下重疊的方式安裝在封閉的金 屬櫃體內。用設置在櫃體上方的水平母線，将每個櫃體聯結在一起，同一櫃體的功能單元則并聯在垂直母線上。櫃體共分水平母線區＼垂直母線 區＼電纜區和設備安裝區等四個互相隔離的區域，功能單元分别安裝在各自的小室內，當任何一個功能單元發生事故時，均不影響其它單元，防止事故擴大。
        本産品符合ZBK3600.1-89《低壓抽屜式成套開關設備》标準。該産品采用lEC114規定的lP40防護等級，當所有的門和護闆關閉時，或門 開啓時以及功能單元處于移出位置時，均能達到相應的防護等級，這樣可确保人身安全。
        該産品設置有完善可靠的接地系統和保護電路，所有功能單元均能按規定的性能要求，分斷短路電流，進線單元具有三段保護特性。因 此，可以保證供電的可靠性，和設備與系統的安全。
        所有功能單元，均可通過接口件與PC線闆(可編程序控制器)或微處理機連結，作為自動控制系統的執行單元，根據用戶需要還可以提供 其它內容的功能單元和功能組合，該産品适用于交流3 80V，頻率50 Hz的電路中。

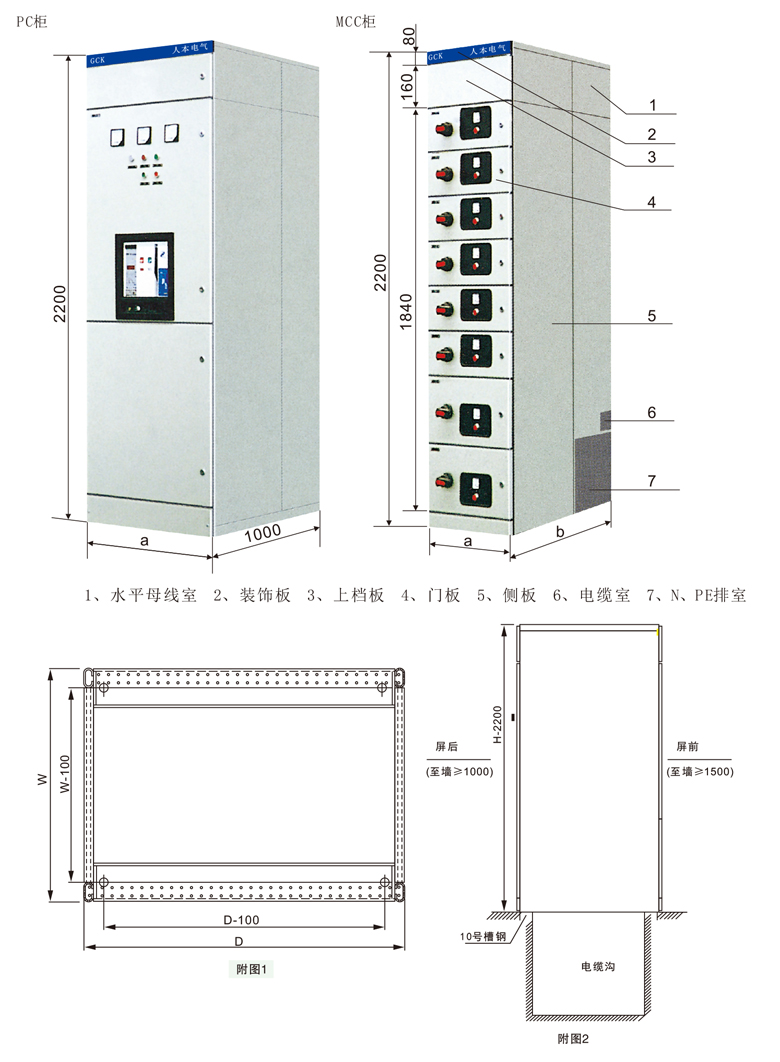

        GCK低壓抽出式開關櫃由動力配電中心(PC)櫃和電動控制中心(M CC)二部分組成，适用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz，最大工作電壓A660V，最大工作電流3 1 50A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
         本系列産品具有分斷能力高，動熱穩定性好，結構先進、合理，電氣方案切合實際，系列性，通用性強，各種方案單元任意組合，一台 櫃體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本産品符合l EC439 N E MA l CS2-322标準，也符合G B725 1-2006《低壓成套開關設備》國家标準和ZB K3600 1-89《低壓抽出式成套開關 設備》專業标準。

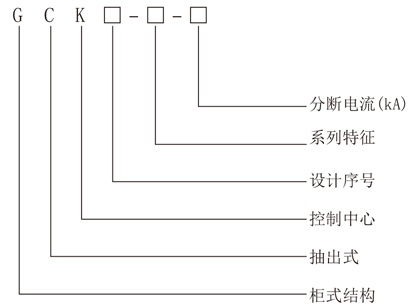

型号及其含義


正常使用環境條件
海拔不超過2000m。
周圍空氣溫度不高于+40℃并且24 h內平均溫度不高于+35℃，周圍空氣溫度不 低于-5℃。
大氣條件：空氣清潔，相對濕度在溫度+40℃時不超過50％，在溫度較低時允 許有較高的相對濕度，列如：+20℃時為90％。
沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
與垂直面傾斜不超過5℃。
本産品适合以下溫度運輸儲存：-25℃一+55℃，在短時間內(不超過24 h)不超 過+70℃。
如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
