概述
        XL(F)-21系列動力配電櫃适用于發電廠及工 礦企業、交流電壓55 0V及以下的三相三線、相四線、三相五線制系統，作動力照明配電之用。
        XL(F)-21動力配電箱系戶內裝置，靠牆安裝，屏前檢修。

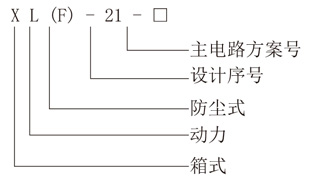

型号及其含義

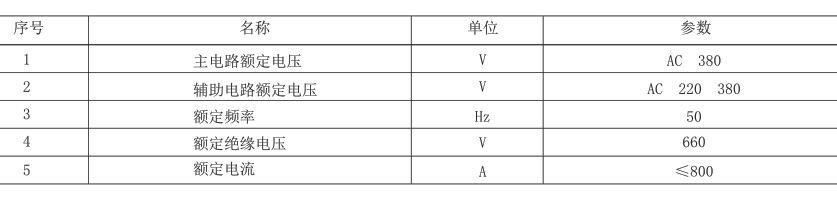

主要技術參數


正常使用條件
環境溫度：-5℃~+40℃，且24h內的平均溫度不超過+35℃。
海拔高度：不超過2000m。
相對濕度：在周圍空氣溫度為+4 0℃時不超過5 0％；在較低溫度下可以有較高的相對濕度(如:+20℃時為90％)，考慮到溫度的變化允許産生适度的凝露。
設備安裝時垂直的傾斜度應不超過5度。
設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

結構特點

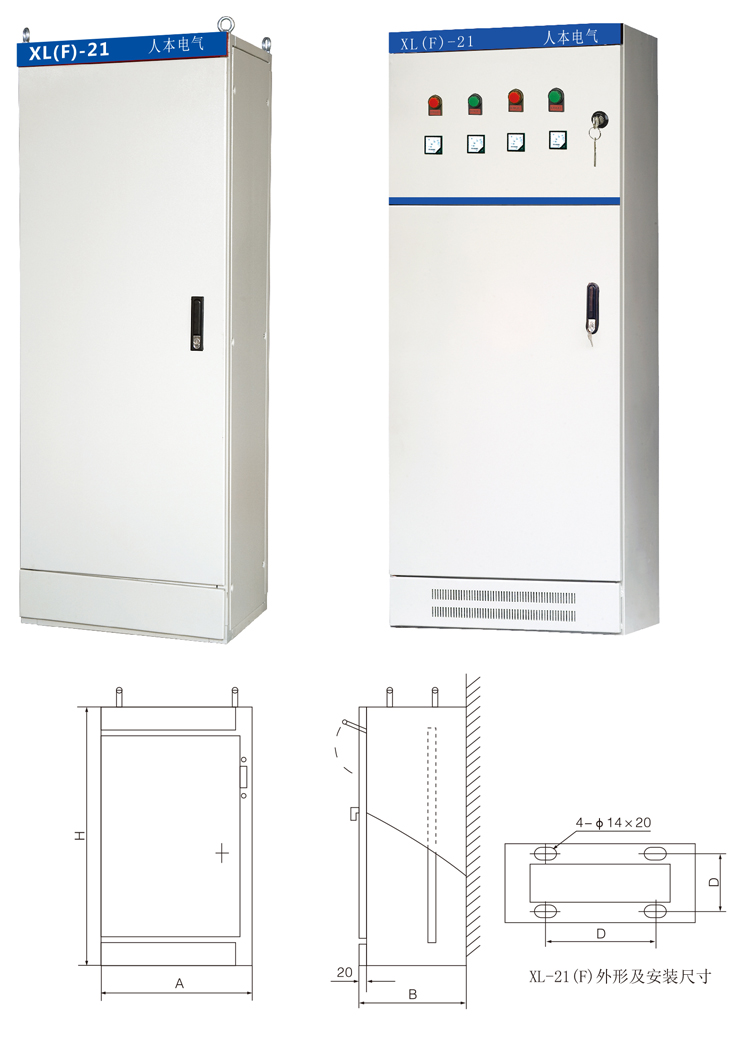

XL(F)-21型低壓動力配電櫃系戶內靠牆安裝，單面前開門的配電裝置，其基本結構采用鋼闆彎制及角鋼焊接而成，前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱後，配電箱內部設備全設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。
門與殼體均焊有接地螺釘，确保殼體與地連接可靠。
