概述
GGD型低壓固定式成套開關設備适用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配 電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該産品分斷能力高，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。
該産品是我國組裝式、固定面積開關櫃的代表産品之一。
本産品符合：GB7251《低壓成套開關設備和控制設備》、IEC60439《低壓成套開關設備和控制》等标準。

正常使用條件
1.安裝使用地點海拔高度不超過2000m；
2.周圍介質溫度不高于+40℃、不低于-5℃,24h的平均溫度不超過+35℃；
3.室內相對濕度不超過90%(溫度為25℃時)；
4.沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所；
5.沒有火災、爆炸危險的場所；
6.沒有激烈振動和颠簸，且垂直傾斜不超過50的場所；
7.若有特殊使用條件，請在訂貨時和制造廠聲明。

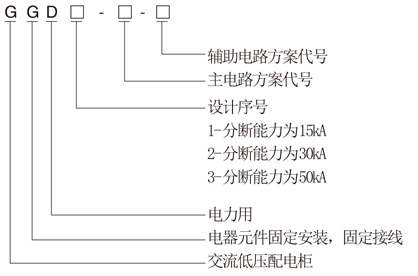

産品型号及含義


結構簡介
1.GGD型交流低壓配電櫃的櫃體采用通用櫃的形式，構架用8MF冷彎型鋼局部焊接組成而成，構架零件及專用配套零件由型鋼定點生産廠 配套供貨，以保證櫃體的精度和質量。通用櫃的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生産，既縮短了生産周期，也提高了工作效率。
2.GGD櫃設計充分考慮到櫃體運行中的散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃內電器元件發熱後，熱量上升。通過上端的槽孔排出，而冷不斷地由下端的槽的槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱目的。
3.櫃門用轉軸式活動鉸鏈與構架相連，安裝，拆卸方便，門的折邊處均嵌有一根山型像塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與櫃體直接碰撞，也提高了門的防護等級。
4.裝有電器元件的儀表門用多股軟銅線與構架相連，整櫃構成完整的接地保護電路。
5.櫃體面漆選用聚脂桔形烘漆，附着力強，質感好。整櫃呈亞光色調，避免了眩光效應，給值班人員創造了較

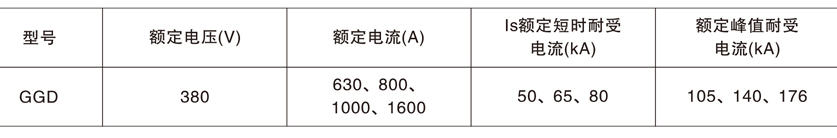

技術參數


主電路方案
本開關櫃主電纜方案共132組，195個規格，但不包括由于輔助電路的控制與保護的變化而派生方案和規格。

外形尺寸及安裝尺寸

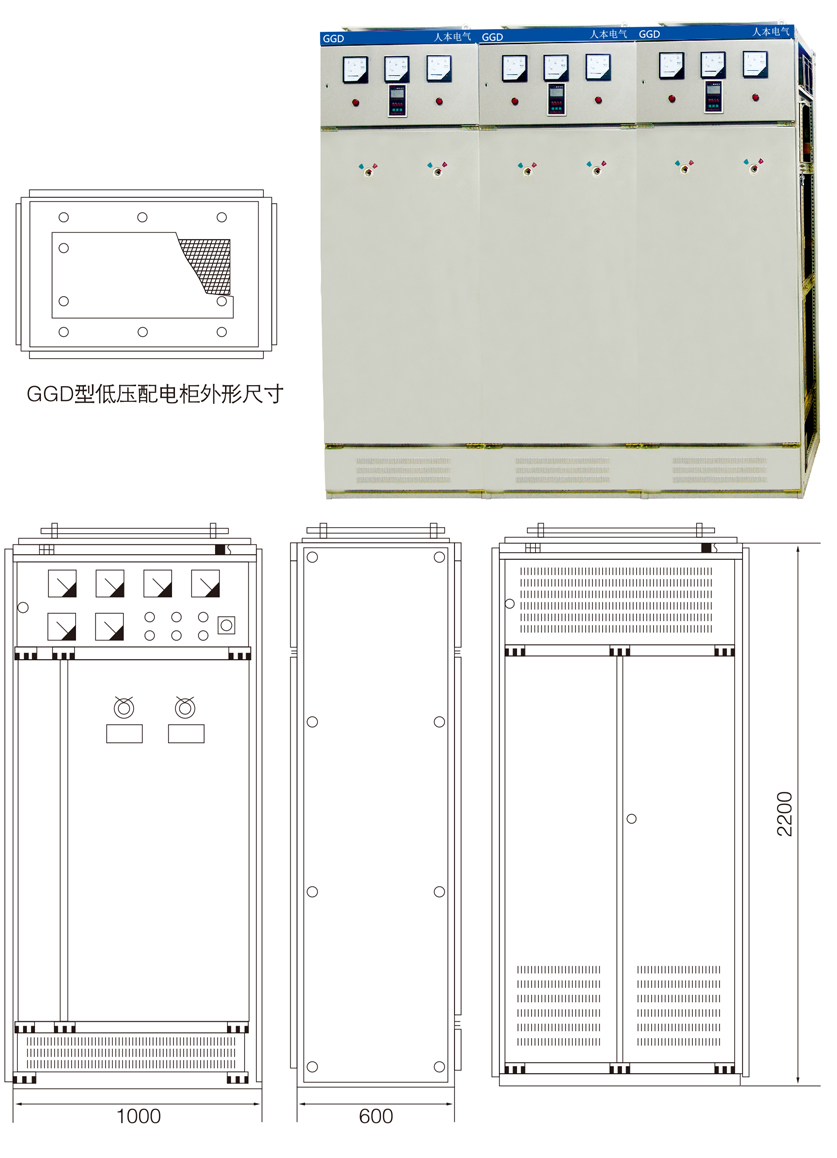

GGD型低壓配電櫃的外形尺寸見圖一，其安裝尺寸圖見圖2
