概述

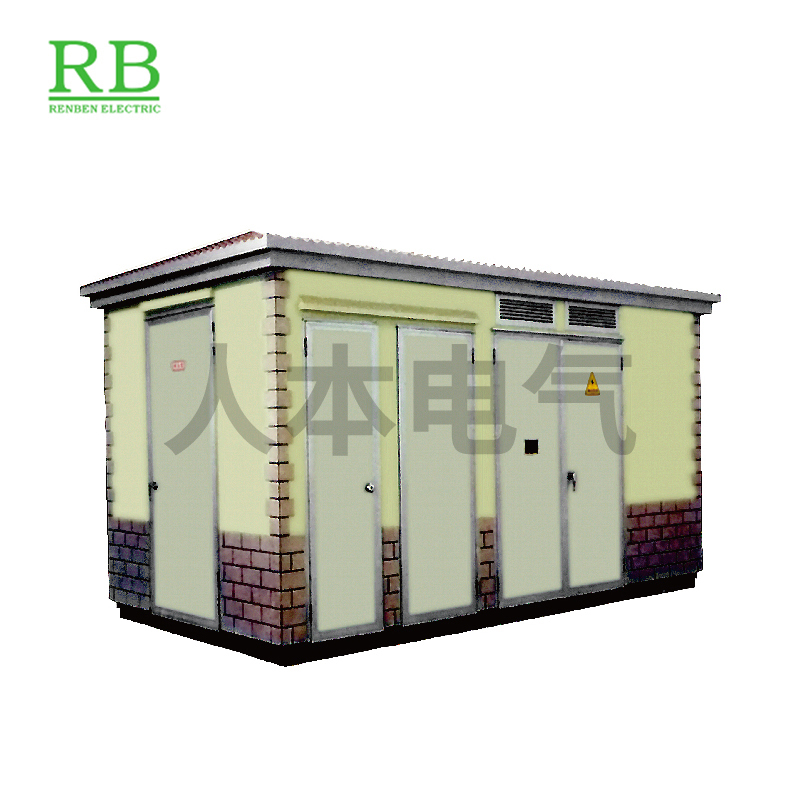

        ZBW系列預裝式變電站系我公司為滿足城網建設的需求，自行設計開發的系列産品。該系列産品是一種将中壓開關設備、變壓器、低壓配電設備按一定接線方案組合成一體的成套配電設備。
        本系列預裝式變電站适用于12kV，額定頻率為50Hz的三相交流系統，容量配置在2500kVA及以下的住宅小區、商廈賓館、大型工地、高層建築、工礦企業及臨時性的施工場所，适用于環網供電，也适用于放射式終端供電。
        本系列預裝式變電站具有結構緊湊，成套性強，運行安全可靠，維護方便，造型美觀等優點，具有體積小，占地面積小，可選擇性大，現場安裝量小，安裝高度周期短，以及随負荷中心移動等特點。

使用環境
周圍空氣溫度不超過+40℃，最低周圍空氣溫度-25℃；
海拔不超過1000米，若使用特殊訂購的變壓器和低壓元件，可達海拔3000米
垂直傾斜度不超過5°，無劇烈振動及無沖擊的場所；
空氣濕度不大于90％(+25℃)；
無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所；
戶外風速不超過35m/s。

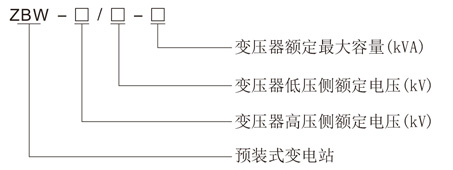

型号及其含義

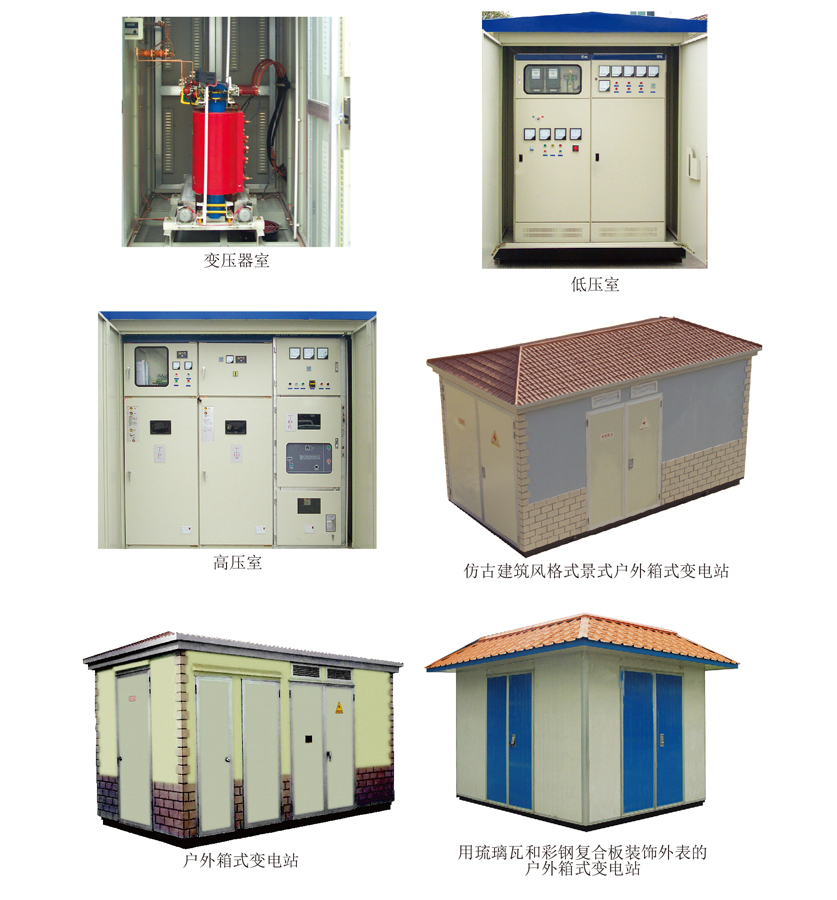

産品設計特點

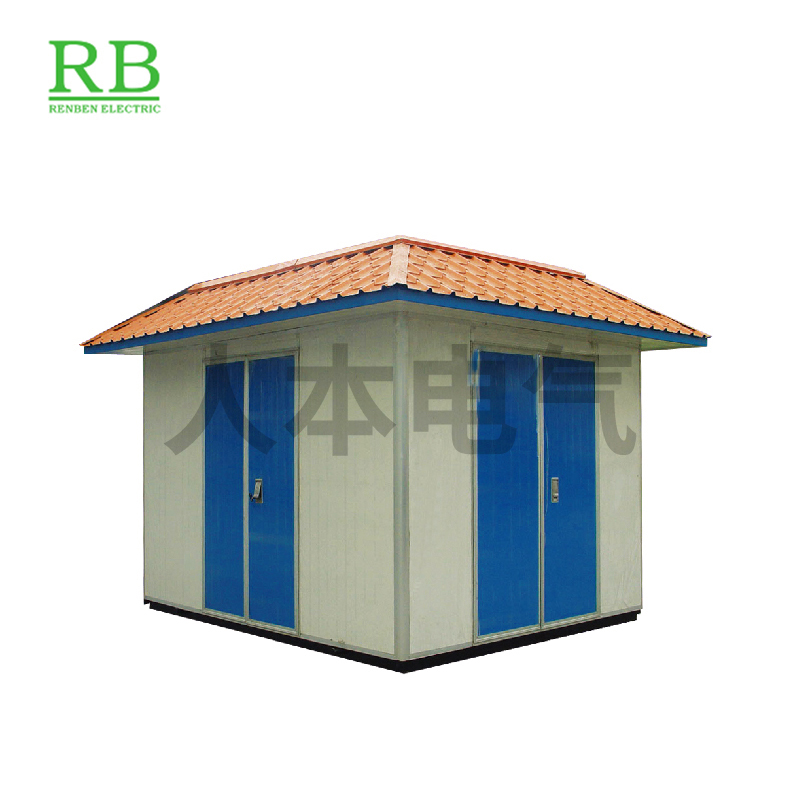

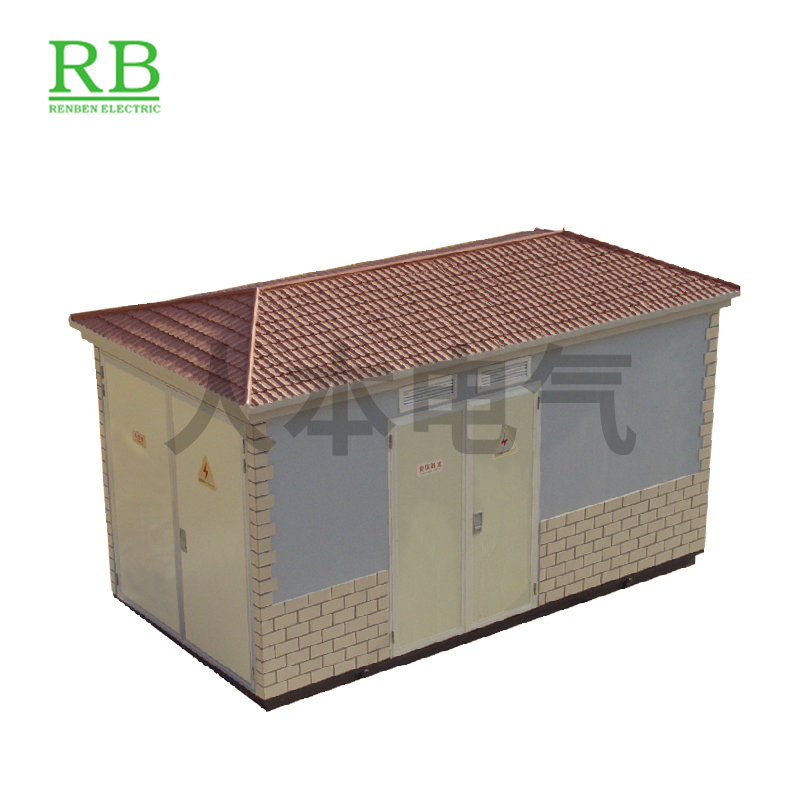

1.外殼參照國外先進技術并熱根據實際情況進行設計。具有牢固、隔熱通風、性能好、防潮、防小動物、防潮、外形美觀，維護方便等特點。外殼材料有多種選擇。如：鋁合金析、鋼闆、複合闆、不鏽鋼闆、非金屬材料（玻璃纖維水泥）等。
2.高壓側一般采用負荷開關，也可采用真空斷路器，并具有齊全的防誤操作功能。如選配：XGN20-12L六氟化硫環網櫃，HXGN15A，HXGN17等環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器，又可采用幹式變壓器，低壓室設備可選用GGD1(2、3)型。
3.變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備自動無功率補償裝置。
4.箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的頂闆，變壓器室內設防凝露及自動溫控監視、加熱、降溫裝置。
5.箱體采用自然通風，也可加裝強迫通風設備。門闆及側闆外側對應百葉窗的位置上裝有防塵裝置。

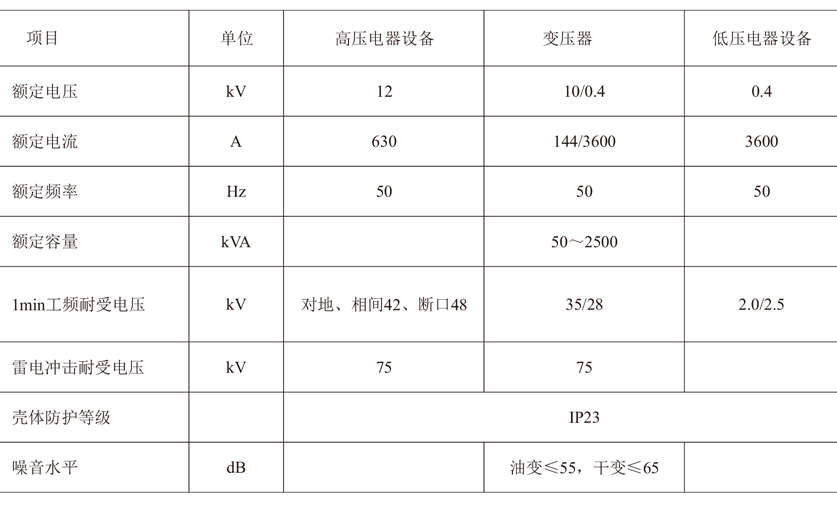

主要技術參數
