概述
        ZBW 系列預裝式變電站(美式箱變)也稱組合式變壓器，俗稱美式箱變，是消化吸收國外先進的設計理念，結合我國城鄉配電網要求而設 計開發的新型産品。由于采用特殊設計的 10KV 負荷轉換開關、插入式熔斷器、後備保護熔斷器和高壓肘型電纜插頭，從而極大地簡化了裝置結 構，使整套箱變體積很小，能夠滿足終端及環網各種供電方式的需要。采用雙熔斷器保護，其熔絲具有電流、溫度雙敏特性，從而使保護靈敏性 和可靠性都大大提高。該産品既可用于戶外也可用于戶內，廣泛适用于公寓樓、花園、别墅、辦公樓、居民住宅、工礦企業、商業中心、城市小 區等場所。

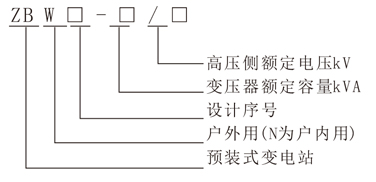

型号及其含義


産品結構特點
※結構緊湊、體積小，僅為同容量歐式箱變的 1/3；
※全密封、全絕緣結構，可靠保證人身安全，200A 電纜接頭可帶負荷插拔；
※可采用終端型或環網型供電方式，靈活方便；
※采用 Dyn11 接法，雙熔絲保護，有中性點不漂移、噪音低、損耗小、供電可靠等優點；
※可配用全屏蔽、全絕緣肘型避雷器，安裝方便。
※能深入負荷中心，運行成本低。

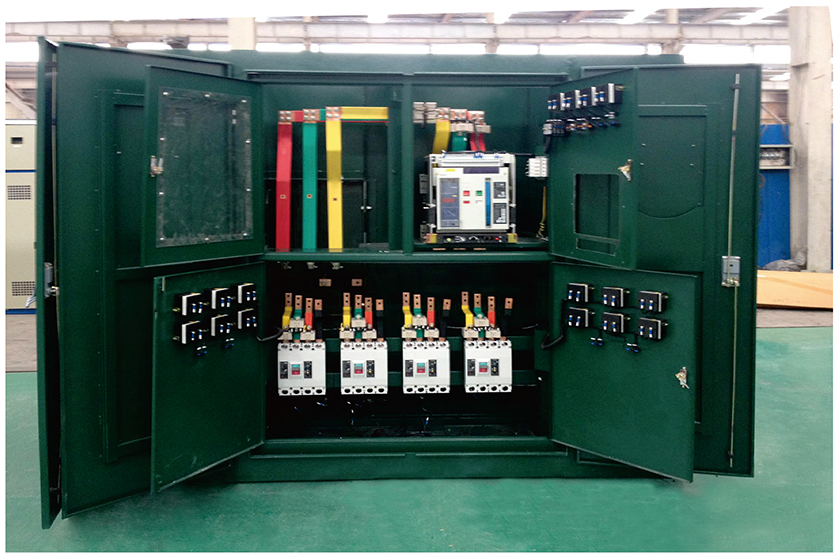

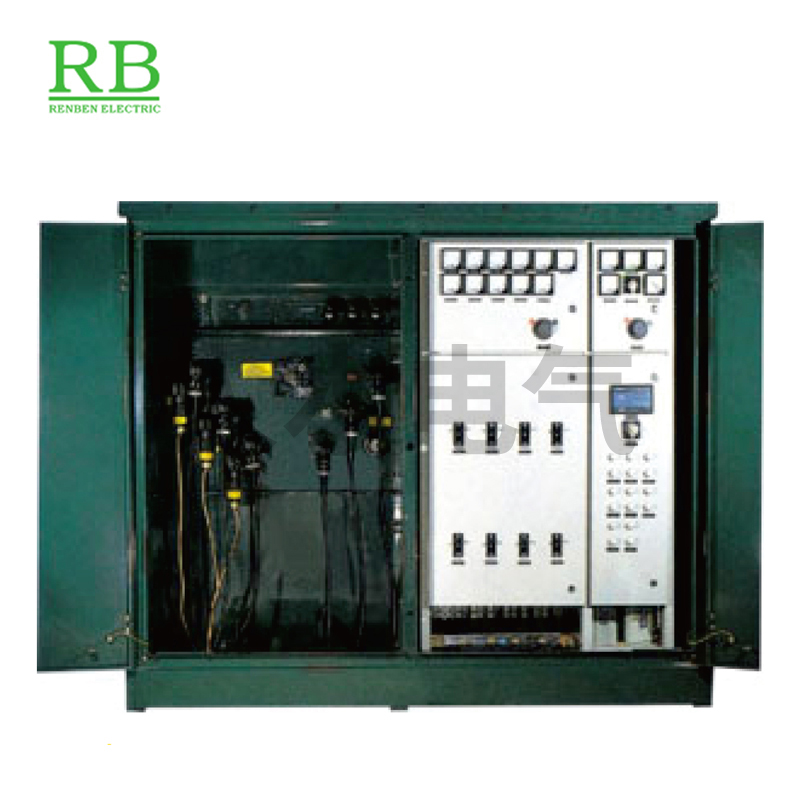

預裝式變電站分前、後兩部分。前部有高低壓操作間隔，操作間隔內包括有高、低壓套管、負荷開關、 分接開關、插入式熔斷器、壓力釋放閥、油溫計、油位計、注油孔、放油閥等。

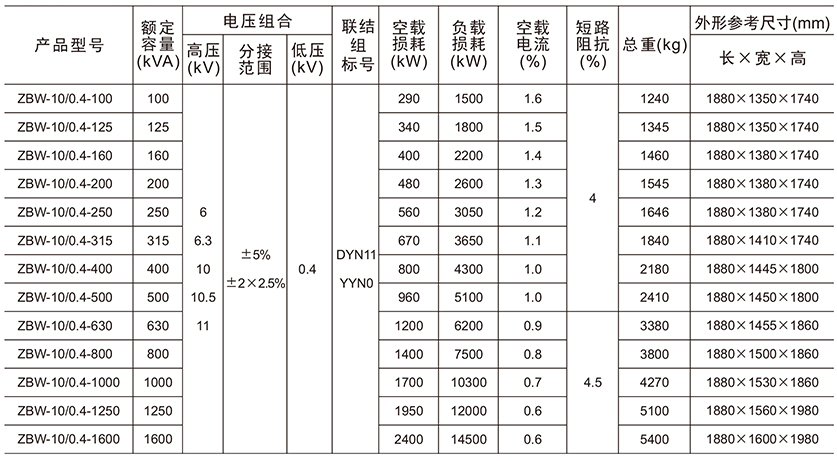

主要技術參數
