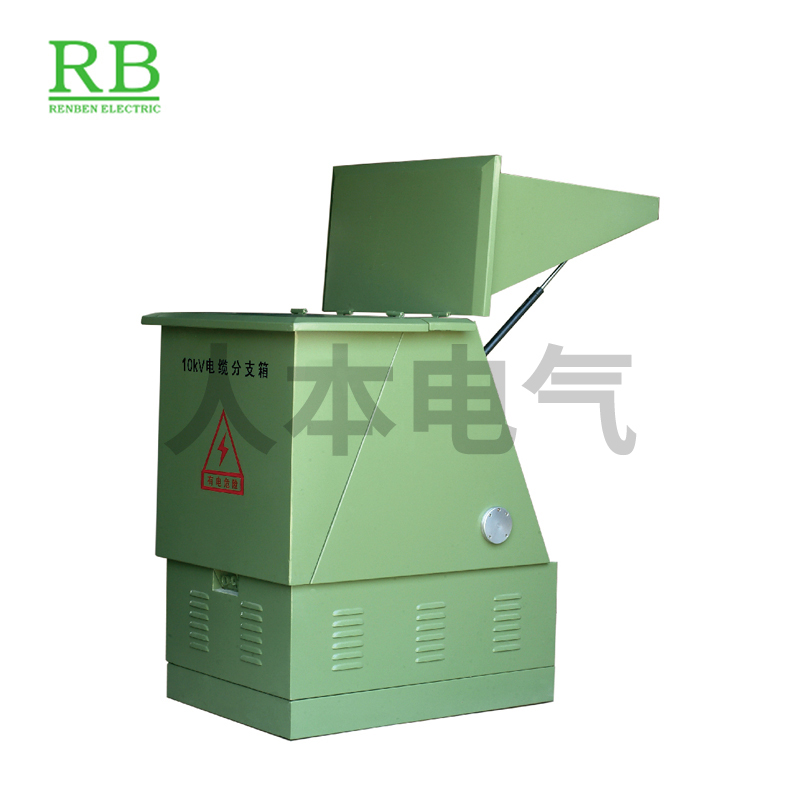

概述
        DFW 高壓電纜分支箱系列，廣泛用于 35kV、24kV、10kV電纜系統的節點連接，是電纜從開關櫃出線後進 行彙集與分接的主要電氣設備。分接箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣、無裸露帶電體；帶 開關分接箱的開關均采用 SF6 絕緣負荷開關。
        DFW 分接箱設計為戶外免維護運行，安全可靠，其防護等級達 IP33，地下分接頭可耐洪水淹浸。該産品 廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場 合的配電網，特别适合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。

産品結構特點
1. 結構緊湊，占地面積小，安裝簡易，操作方便，免維護。
2. 箱體全部為金屬鋼闆或不鏽鋼闆，厚度為 2mm，采用防腐設計和特殊噴漆處理，在惡劣環境中可靠運行(壽命≥ 30年）。
3. 戶外全天候，全防護結構，适用于高溫、嚴寒、洪水浸泡、高粉塵地域。
4. 全密封、全絕緣結構，無須絕緣距離，高壓帶電部分全部為矽橡膠或 EPDM 預制式電纜連接器，有效保證人身安全。
5. 靈活的組合可使出線分支數達到七路，可與 SF6 負荷開關組成環網供電，充分滿足多種接線要求。
6. 電纜接頭可做為開關，帶負荷拔插，開斷 200A 負荷電流。
7. 安裝故障指示器後，可迅速檢測電路故障。
8. 一次性投資小，減小電纜長度，不占建築面積，節省資金。

主要用途
DFW 系列電纜分接箱所用的電纜接 頭符合 IEEE386 标準。所有電纜接 頭适用于交聯聚乙烯絕緣電纜。其 中 200A 電纜接頭電纜截面為 35mm2-180mm2 的電纜；600A 電纜 接頭适用電纜截面為 25mm2- 500mm2的電纜。 公司根據客戶特殊要求提供專項解 決方案,詳情請聯系我司。

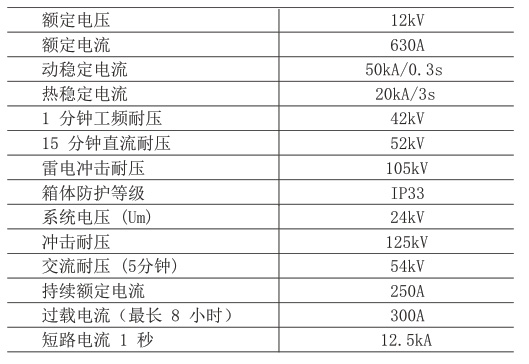

主要技術參數


正常使用環境
1. 環境溫度：最高氣溫+40℃，最低氣溫 -30℃；
2. 風速：相當 34m/s（不大于 700Pa）；
3. 濕度：日相對濕度平均值不大于95% ，月相對濕度平均值 不大于95%；
4. 防震：水平加速度不大于0.4m/s² ，垂直加速度不大于0.15m/s² ；
5. 安裝地點傾斜度：不大于3°；
6. 安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動。

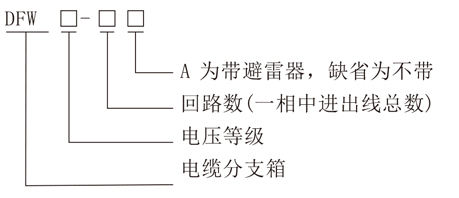

型号及其含義

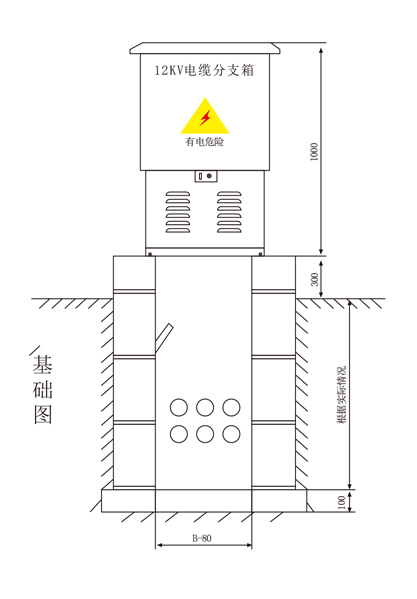

地基圖
