概述
        JLSZV(W)-6、10、35系列三相三線戶外幹式高壓組合式互感器(帶表稱為電力計量箱)，分别适用于50Hz或60Hz三相交流、額定電壓為6kV、10kV、35kV電網上用作電能計量，并安裝在用電變壓器高壓側，儀表箱內裝三相三線有，功電度表及無功電度表，是用來直接測量高壓線路中，有功和無功電能的計量設備。對防止竊電，節約能源，加強供電管理具有重要作用。
        JLSZV(W)-6、10、35系列三相三線戶外、幹式、寬負荷組合互感器(帶表稱計量相)，産品采用進口戶外環氧樹脂澆注絕緣，全封閉結構使産品具有抗紫線、耐老化、防雨淋，JLSZV-6、10系列為一體式結構、JLSZW-6、10系列和JLSZWV-35系列為單元件組裝為一體結構。産品可做單、雙電流比，0.2S級的高精度保證寬負荷下準确計量。雙電流比采用二次抽頭結構。
        本産品由組合互感器和儀表箱兩大部分組成，三相三線組合互感器(二元件)由兩隻單相電壓互感器(PT)及兩隻電流互感器(CT)組成，PT、CT均為電磁式，兩隻PT繞組采用V/V接法組成三相測量裝置，兩隻CT的一次繞組分别與電網A、C相串聯

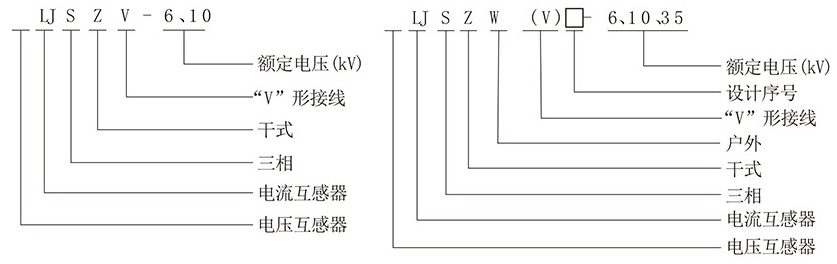

産品型号及含義

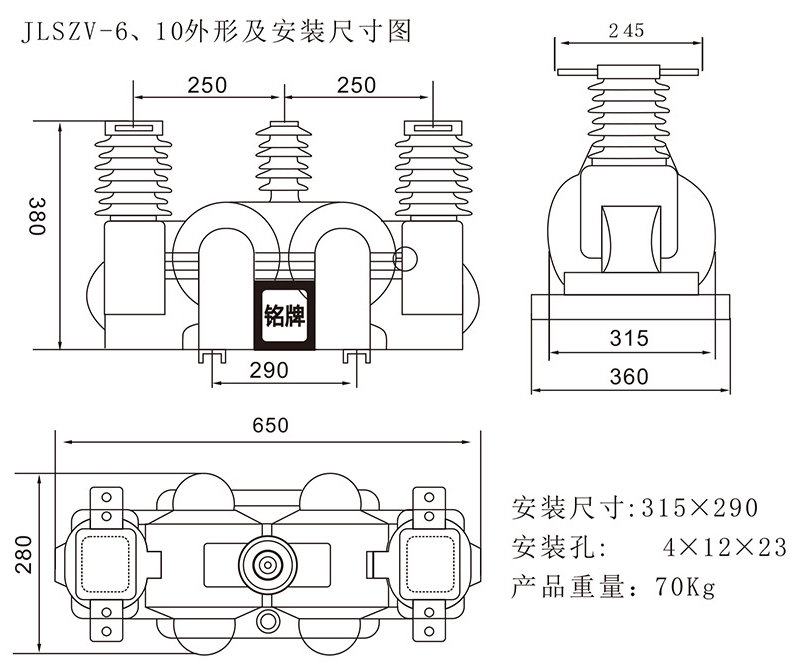

三相三線、幹式組合互感器外形及安裝尺寸圖

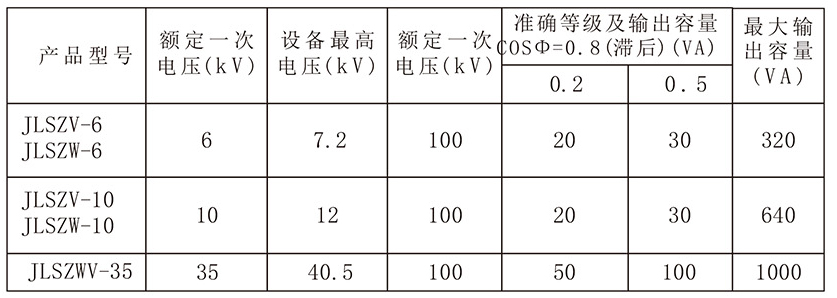

電壓部分主要技術參數
