概述

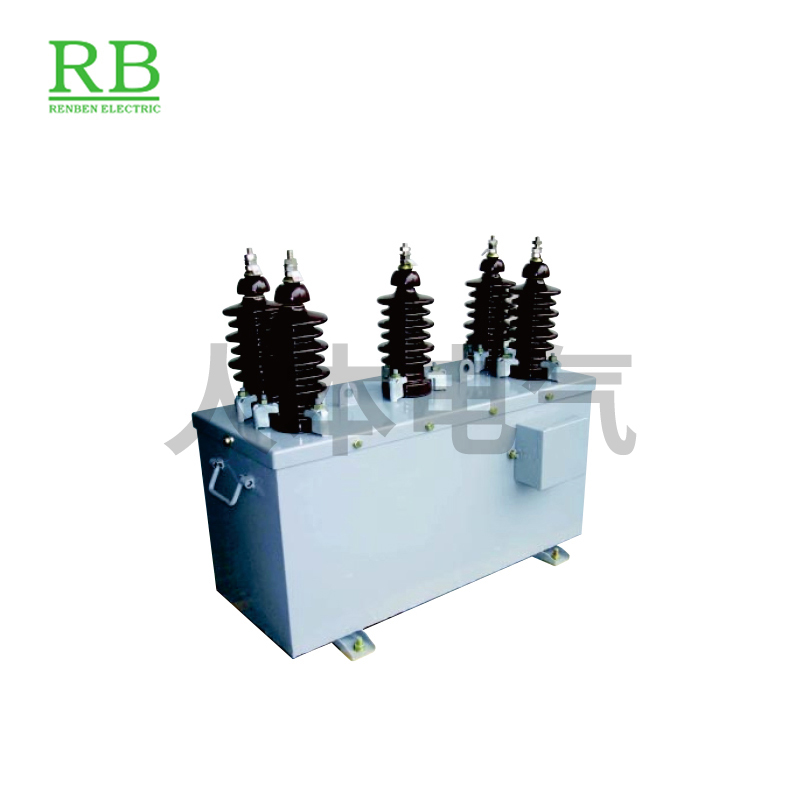

        三相戶外幹式高壓電力計量箱(不配電度表稱組合互感器)适用于50Hz、60Hz三相交流，用于額定電壓為3kV、6kV、10kV的電網上作電能計量，并安裝在供電變壓器的高壓側， 儀表箱內裝三相有功電度表及無功電度表，是用來直接測量 高壓線路中有功和無功電能的電器設備。對防止竊電、節約 能源、加強供電管理具有主要作用。
        本産品取代了以往傳統的油浸式組合互感器，可任意方 向安裝，長期免維護運行，實現無油上網。

結構特點
        該型産品由電壓電流組合互感器和計量儀表箱兩部分組 合而成，互感器內裝有兩隻獨立的電壓和電流互感器分裝于A、C相，組合互感器的外側壁裝有功、無功電度表，及供試 驗用的聯合接線盒，運行時用表箱罩住以防竊電。
        産品的內芯采用環氧樹脂澆注、單件組合，易于更換。 外殼采用鋼桶，以避免陽光中紫外線對環氧樹脂澆注體的直 射造成損傷。雙變比、三變比均在二次端子調節，避免從一 次竊電；二次端子用鉛封螺釘加以鉛封，避免從二次竊電。

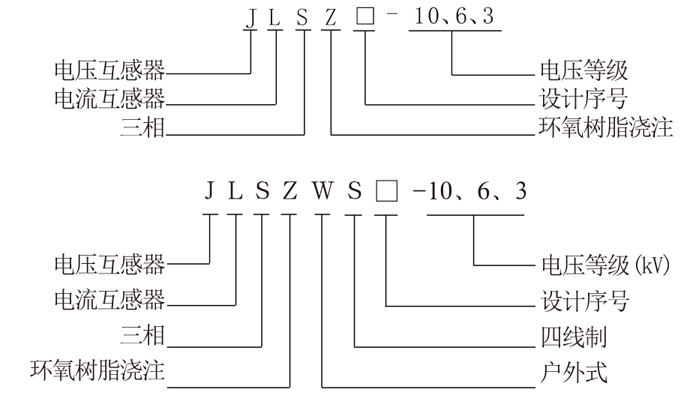

型号含義


概述

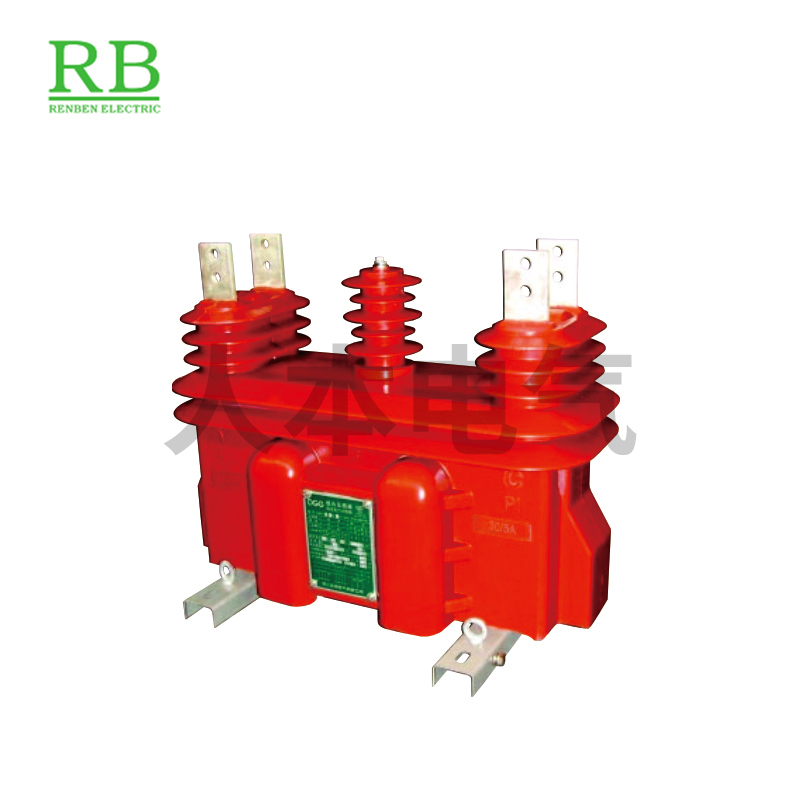

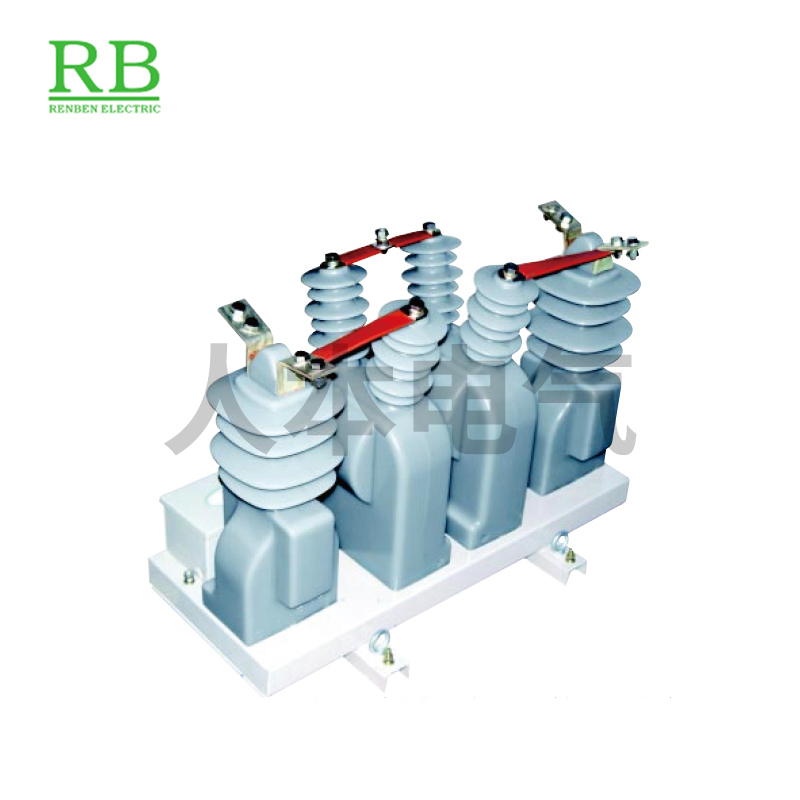

        JLSZV-35、10、6、3(W、G)型幹式組合互感器為戶外 環氧樹脂澆注的全密封結構，供額定頻率為50Hz或60Hz、額定電壓為35kV及以下的電力系統中作電流測量、電能計 量和繼電保護用。本型互感器具有精度高、重量輕、負荷 寬、安裝方便和防污穢、防紫外線、防竊電等優點，是适 合當前電網改造，實現高精度計量和配合電能管理改革的 理想設備。

結構特點
        JLSZV一35、10、6、3(W、G)組合互感器采用瑞士進 口的專用戶外環氧樹脂(ciba CW5837)真空澆注成型，防紫外線、全密封結 構，其表面爬電距離大，傘群采用防雨雪、防污穢設 計。二次端子加以金屬防護罩，內加以密封圈密封，外部 螺釘采用黃銅鍍鎳，防雨、防生鏽、防腐蝕。以往油浸式 互感器結構單一，金屬層易被氧化、易發熱和漏油，難以 維護；JLSZV-35、10、6、3(W、G)組合互感器取代了以往 傳統的油浸式組合互感器，可任意方向安裝，長期免維護 運行，實現無油上網。該産品可同時帶有2〜3個電流比， 為以後交流增容帶來極大方便。

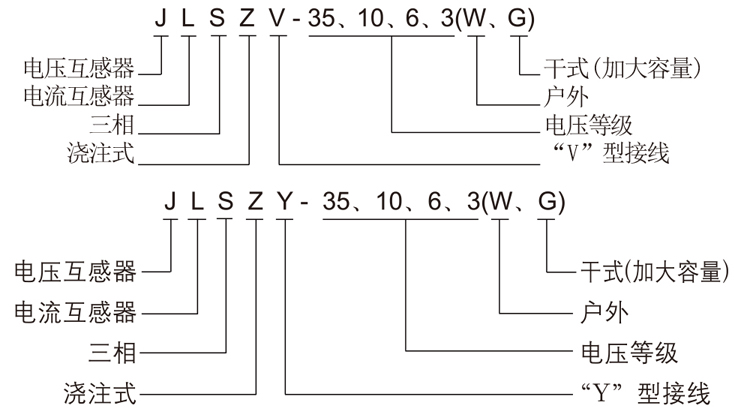

型号含義
