概述

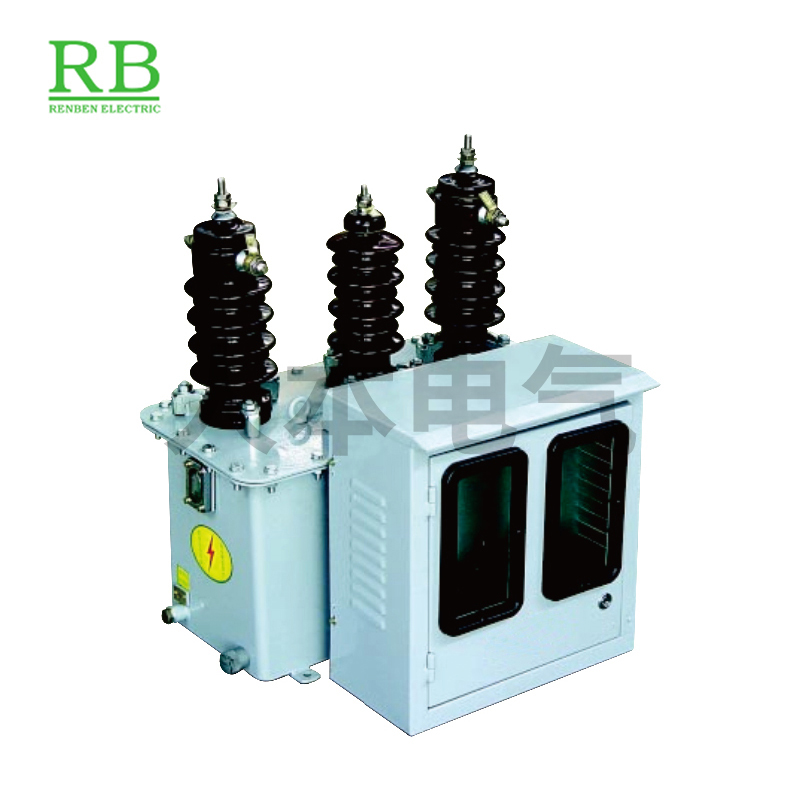

        高壓電力計量箱(不配電度表稱組合互感器)交流油浸戶外式(也适用于戶內)，是直接測量高壓線路中有功和無功電能的計量設備。适用于額定頻率50Hz、60Hz的三相交流35kV、10kV、6kV、3kV電力系統網絡上。
它具有精度高、重量輕、安裝方便和防竊電等優點，深受廣大供電部門歡迎， 對防止竊電，節約能源，加強供電管理具有主要作用。

結構簡介
        三相三線二元件高壓電力計量箱(組合互感器)由兩隻單相電壓互感器連體成為 (PT)及兩隻電流互感器(CT)組成，PT、CT均為電磁式，兩隻PT繞組采用V／V聯結成 三相測量裝置，兩隻CT的一次繞組分别串連A、C相，箱體側面焊有接地螺絲。

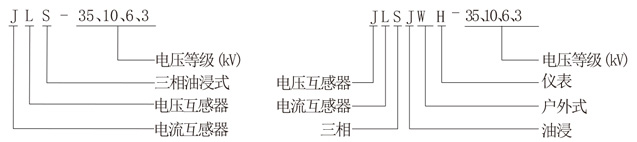

型号及其含義

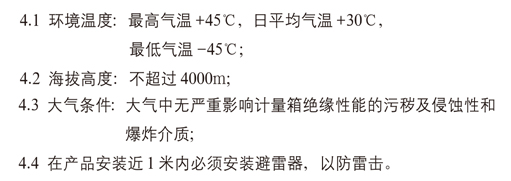

使用環境條件

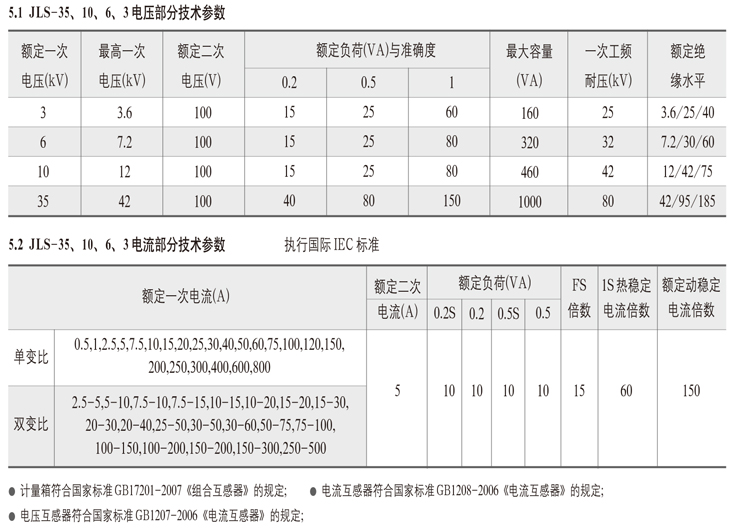

主要技術數據
