概述
XGN15-12 型單元式、模塊化六氟化硫環網櫃是新一代以六氟化硫開關作為主開關而整櫃采用空氣絕緣 的，适用于配電自動化的即緊湊又可擴充的金屬封閉開關設備，具有結構簡單、操作靈活、聯鎖可靠、安裝方便 等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。
傳感技術和新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市 場不斷變化的需求。
XGN15-12型單元式六氟化硫環網櫃的主開關分别采用ABB原裝SFG型SF6負荷開關，或FLN36型SF6負荷開 關。

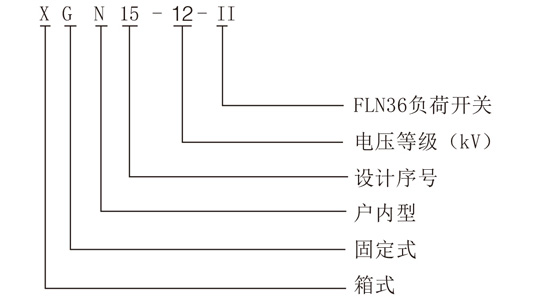

型号及其含義


主要用途
XGN15-12型單元式六氟化硫環網櫃适用于交流50Hz、12kV的電力系統，廣泛應用于工 業及民用電纜環網 及供電末端工程。
特别适用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風 力發電、醫院、體育場、鐵路、隧道等。

正常使用條件
海拔高度：≤2500m；（如有特殊要求可以訂貨時注明）；
環境溫度：-25℃～+40℃；
日相對濕度平均值 95%；月相對溫度平均值不超過90%；
抗震能力：8度；
無劇烈震動和沖擊以及有關火災、化學腐蝕、爆炸危險的場所。

符合标準
IEC298 IEC265 IEC129 IEC694
IEC420 IEC56 IEC529 UEC932
GB3804 GB3906 GB11022

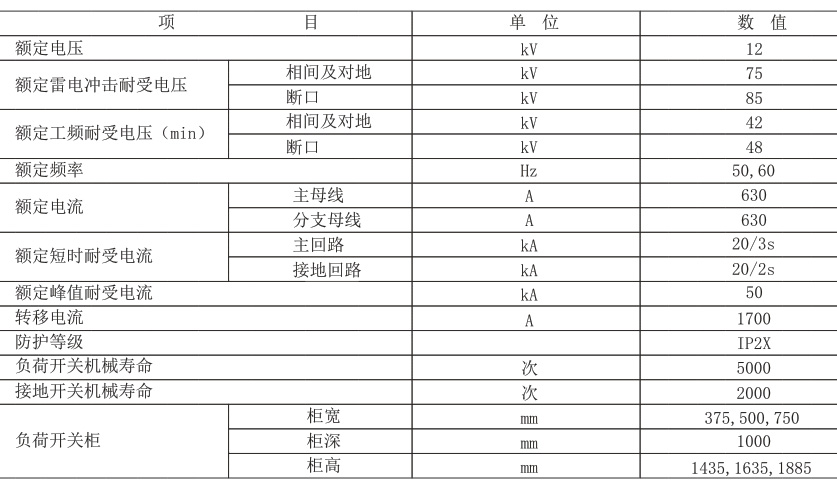

主要技術參數

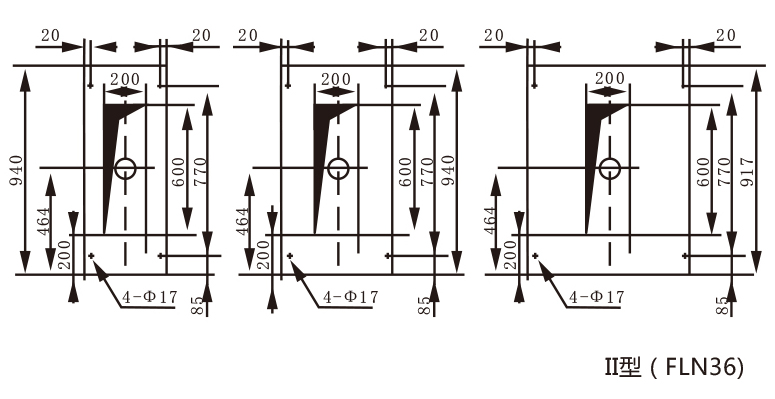

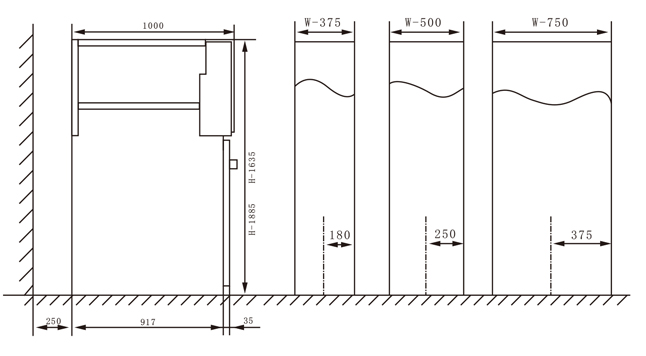

外形及安裝尺寸
