概述
HXGN15-12L/630-20型和HXG N15-12RL/1250-31.5型戶內交流高壓環網開關設備(以下簡稱“環網櫃”)是新一代以六氟化硫負荷開 關作為主開關的金屬封閉開關設備，整櫃空氣絕緣，并且采用傳感技術和新保護繼電器元件，設計水平已達到國際領先水平。環網櫃具有 結構簡單緊湊、操作靈活方便、聯鎖可靠有效等特點，主要用于三相交流額定頻率50-60Hz、額定電壓12kV環網供電或雙幅射供電系統，作 為電路的控制和保護裝置。特别适用于小型二次配電站、箱式變電站、開閉所、工礦企業、城市居民小區、機場、醫院、鐵路、隧道、高層 建築等電力系統，可為用電場所提供安全可靠配電自動化的服務。對于各種不同的應用場合、不同的用戶可提供不同的技術方案。

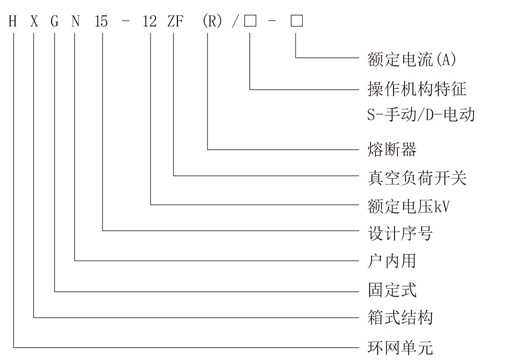

産品型号及其含義


正常的使用環境條件
1.海拔高度：不超過1 000m；
2.環境溫度：-25℃～+40℃；
3.空氣相對濕度：日平均值不大于95％，月平均值不大于90％；
4.周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油以及鹽劑等；
5.地震烈度：8度。

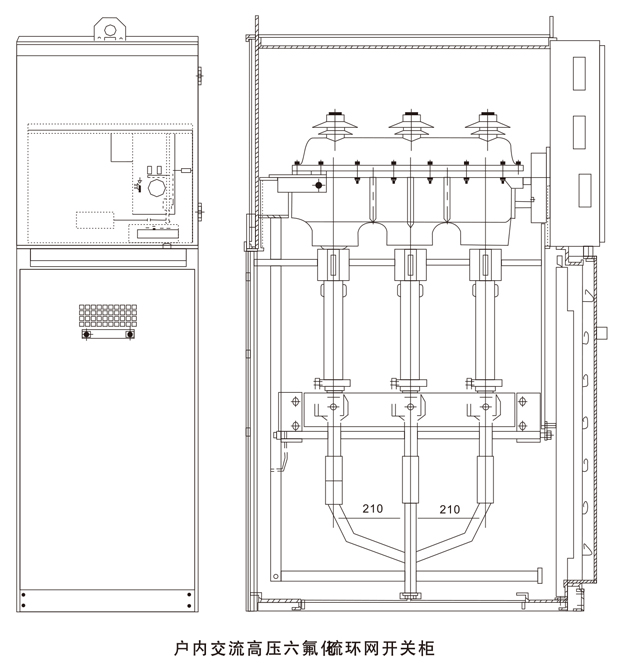

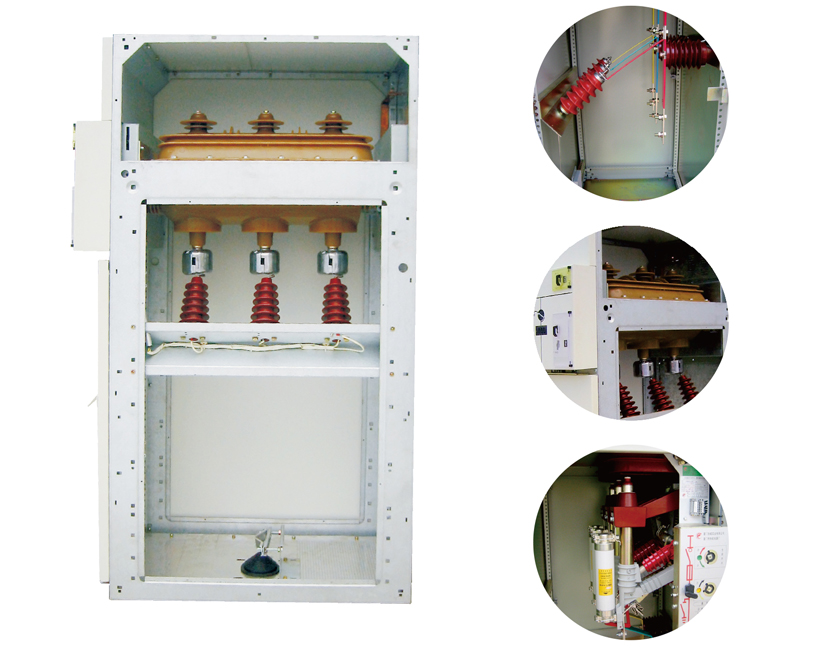

環網櫃主要結構
環網櫃由母線室、三工位負荷開關室(或斷路器室)、電纜室、操動機構、聯鎖機構 和低壓控制室以及測量或計量回路等部分組成。各隔室用鋼闆分隔，可避免故障部位影響到 鄰室。符合GB3906.3～35kV交流金屬封閉開關設備、l EC60298交流金屬封閉型配電裝置和控 制設備(1 kV一52kV)(1 990)等标準。
1)母線室
母線室布置在櫃體的上部，在母線室中主母線連接在一起，貫穿整排開關櫃。母線呈水平布置，可方便地擴展。
2)負荷開關室
負荷開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有兩個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀态。開關室內可根據用戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。
3)電纜室
電纜室主要用于電纜連接，使單芯或三芯電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、電壓互感器、下接地開關等元件。按标準設計，櫃門有觀窗和安全聯鎖裝置。電纜室底闆配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底闆的門前框可以拆下，方便電纜安裝及拆除。
4)操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機 構和機械聯鎖裝置，也可以設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、 鑰匙鎖和電動操作裝置，同時低壓室空間還可以供裝設控制回路、計量儀表和保護繼電器等二次元器件。
