概述
        HXGN17-12型箱型固定式環網高壓開關設備(以下簡稱環網櫃)，是6-10kV三相交流50Hz的環網供電和終端供電系統的戶內成套配電裝置。主要适用于廠礦、住宅小區、高層建築、學校等配電場所，作為接受和分配電能之用。本環網櫃滿足國家标準GB3906《3-35kV交流金屬封閉開關設備》和國際标準IEC298《交流金屬封閉開關設備和控制設備》的要求，并且具有兩部提出的“五防”聯鎖功能。

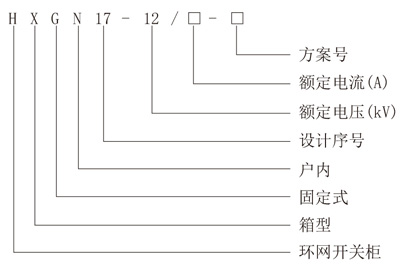

産品型号及其含義


使用環境條件
1.海拔不超過1000m，(超過1000m時按國标修正)；
2.周圍空氣溫度：上限+40℃，下限-25℃；
3.相對濕度：日平均值不大于95％，月平均值不大于90％(+25℃)；
4.沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動場所。

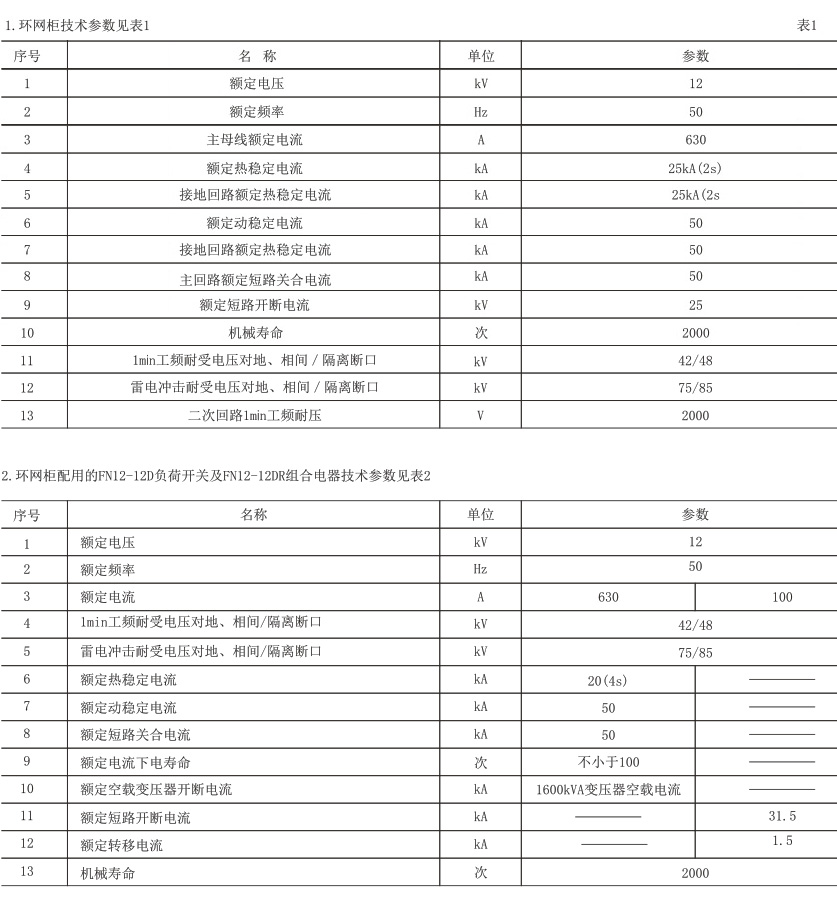

技術參數



主電路方案
本開關櫃主電路方案共67個。但不包括由于輔助電路控制與保護的變化而派生方案和規格。

結構特點
按負荷開關安裝方式不同，可分為側裝環網櫃(見圖一)和正裝環網櫃(見圖二)。
1.側裝環網櫃的結構(見圖一)
側裝環網櫃由電器元件、櫃體及聯鎖機構組成。
a.電器元件
電器元件主要有帶側面機構的FNl2—12負荷開關VEI公司ISARC型負荷開關，LKE公司LBS型或VLBS型負荷開關(9)，電流互感器(12)，電壓互感器，高壓帶電顯示器(3)等組成，并且全部固定在櫃體上。
b.櫃體
側裝環網櫃的櫃體采用全組裝結構，由骨架(11)、頂闆、門闆、側封闆等組成封閉結構，骨架、頂蓋、面闆及側封闆均由鋼闆折彎而成。
c.聯鎖機構
環網櫃內的負荷開關、接地開關、前門闆之間設有聯鎖裝置，它們之間的操作關系如下：
(1)負荷開關合閘時，接地開關無法合閘，前門闆無法打開；
(2)負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門闆方可打開；
(3)接地開關合閘時，負荷開關無法合閘，前門闆可以打開；
(4)接地開關分閘時，負荷開關可以分、合閘。前門闆無法打開；
(5)電纜進線櫃中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門闆，使其無法打開。(除用專用鑰匙緊急解鎖外)。2.正裝環網櫃的結構(見圖二)
正裝環網櫃由電器元件、櫃體及聯鎖機構組成。
a.電器元件
電器元件主要由無側面操作機構的FNl2—12型負荷開關。VEI公司ISARC型負荷開關，LKE公司LBS型或VLBS型負荷開關(8)，電流互感器(11)，電壓互感器，高壓帶電顯示器(3)等組成。
b.櫃體
正裝環網櫃的櫃體采用全組裝結構，由骨架(1 O)、頂闆、門闆、側封闆以及操動機構(1 4)等組成。
c.聯鎖機構
正裝環網櫃的聯鎖機構，參照6.2條內容。
3.母線
a.母線可用銅母線或鋁母線制造。
b.母線的漆色與相序見表3。
