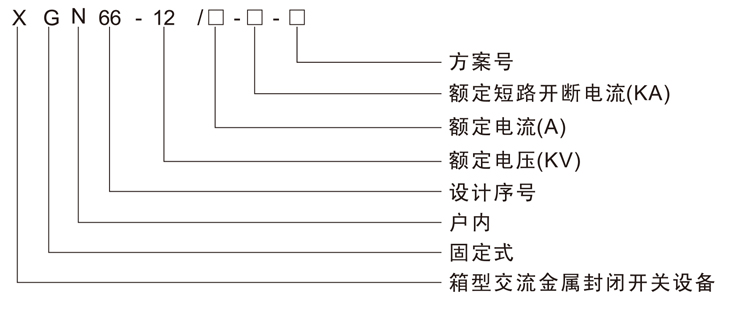

産品型号及含義


産品概述
        XGN66-12箱型固定式交流金屬封閉開關設備（簡稱開關櫃）适用于6~10kV三相交流50Hz系統中作為接受與分配電能之用，特别适用于操作頻繁的場所，如電廠、變電所（站）、箱式變電站、商業用電及工礦企業的使用。其母線系統為單母線結構。
        開關櫃符合國家标準CB3906《3~35kV交流金屬封閉開關設備》、IEC60298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404标準，達到“五防”閉鎖要求。

結構特點
        XGH66-12開關櫃為金屬封閉箱式固定結構，櫃體為組裝式。采用異型鋼材（FA38型材），經多種連接件組裝而成。內部安裝闆采用鍍鋅處理，櫃體分成繼電器室、主母線室、斷路器室、下隔離及電纜室。
        開關櫃的主開關采用：VS1、ZN28、ZN12、VD4等規格的斷路器，上隔離開關采用GH30-12D旋轉式隔離開關、下隔離NG19-12C（一次間距為210mm隔離開關産品），互感器全部采用坐式。

使用環境
周圍空氣溫度 上限+40℃  下限-15℃
設備安裝場所的最大海拔高度 1000m
環境溫度 日平均相對濕度≤95% 月平均相對濕度≤90%
地震烈度不超過8度
周圍空氣應不受腐蝕性或可烯氣體，水蒸汽等明顯污染，無嚴重污穢及經常性的劇烈振動

産品特點
本開關櫃的設計制造和所有采用的元器件均符合國際電工委員會（IEC）标準和國家（GB）标準，充分考慮用戶多方面的要求。

可靠
高效可靠的三維參數化設計是可靠性的有力保征；質量保證體系符合ISO9001要求； 完全空氣絕緣，絕緣強度高，裕度大。

安全
完善的機械和電氣“五防”聯鎖功能； 設有壓力釋放通道和各自獨立的功能隔室； 防護等級達IP2X。

簡便
清晰明了的提示和簡單容易的操作； 所有的操作均在下面完成； 智能控制器參數現場整定； 隻需作簡單常規操作檢查和清潔維護，每5年潤滑1次。

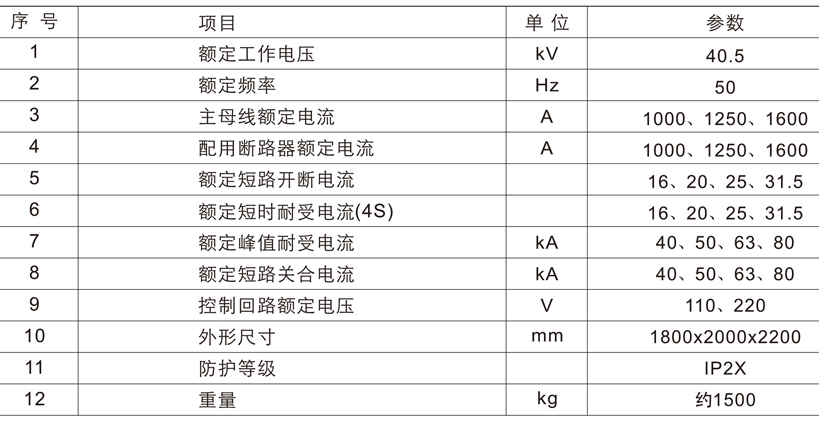

主要技術參數
