概述
        KYN28A-12铠裝中置式交流金屬封閉開關設備(以下簡稱開關櫃)是本公司在吸收國內外先進制造技術的基礎上白行設計開發的新型産 品。可取代各種老型的金屬封閉開關設備，如KYN1-12、JYN 2-12等系列産品。
其産品具有以下明顯優點：
        1.1産品的外殼完全是由覆鋁鋅銅闆經C N C機床加工多重折彎成形後用螺栓組裝而成，具有很高的機械強度，有效地保證了産品的整 齊和美觀，櫃門采用噴塑塗覆，具有較強的抗沖擊和耐腐蝕能力。産品外殼具有lP4X級的防護等級。(根據客戶需要可改為鐵闆)。

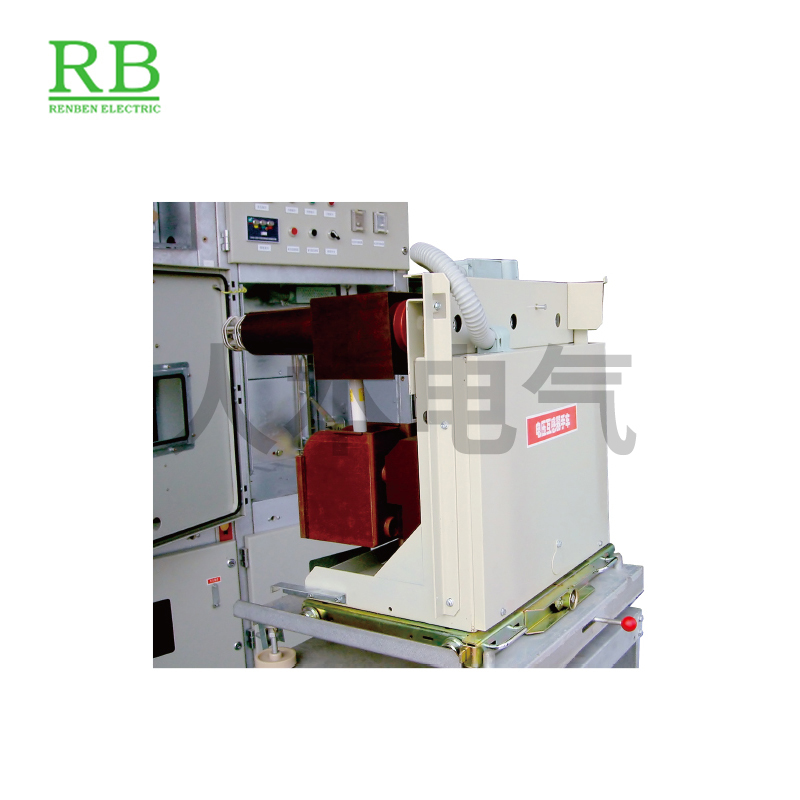

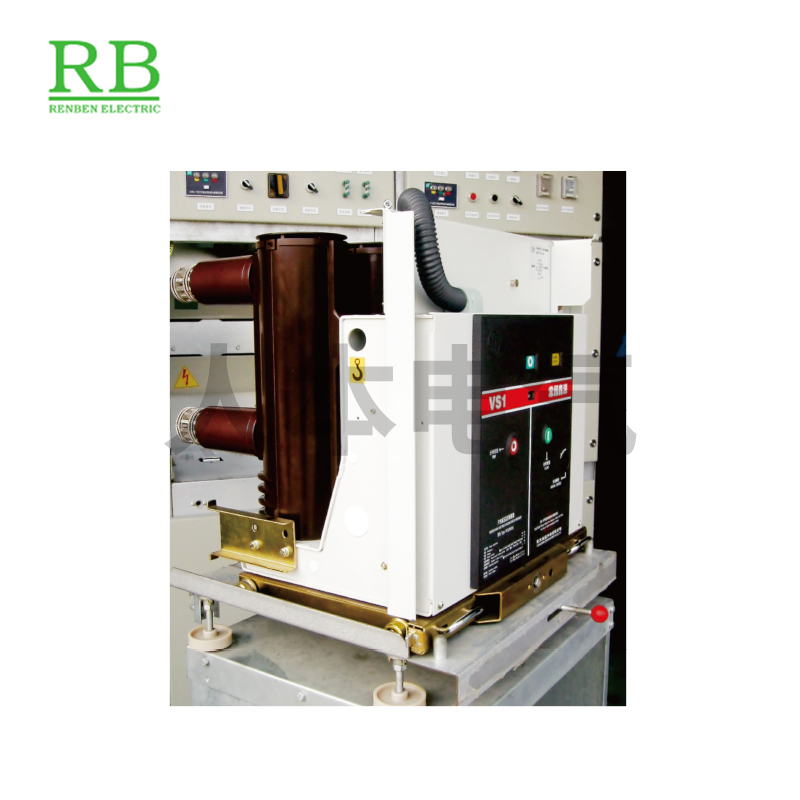

        1.2本産品的主開關可配ABB公司生産的VD4型真空斷路器，C3系列固定式負荷開關，同時也可配置多種國産系列真空斷路器(如VS1、 VHl、VK、Z N 28)，以取代國外同類産品。
        1.3無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，複合絕緣大于 60mm。其斷路器均具有長壽命、高參數、少 維護、體積小的獨特優點。
KYN28A-12铠裝中置式金屬封閉開關設備适用于3.6-12KV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護 之用。可用于單母線，單母線分段系統或雙母線系統。開關設備符合lEC298《額定電壓1 KV以上52KV及以下的交流金屬封閉開關設備和控制設 備》、lEC694《高壓開關和控制設備共用條款》，我國GB3906《3-36KV交流金屬封閉開關設備》及DlA04《戶內交流高壓開關櫃訂貨條件》， 德國DlN.VDE0670《額定電壓1 KV以上的交流開關設備》等标準的要求。并具有完善、可靠的防誤操作功能。

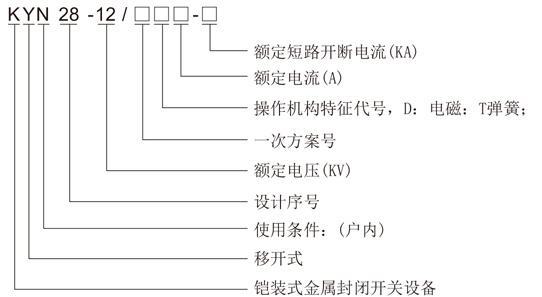

型号及其含義


正常使用條件
2.1 周圍空氣溫度：上限+40℃，下限-10℃；
2.2 相對濕度：日平均不大于95%，月平均值不大于90%；
2.3 海拔高度：不超過1000m；
2.4 地震烈度不超過8度；
2.5 無火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。
當使用條件超過上述範圍時，應由用戶與我公司協商，确定允許範圍及技術措施。
注：①相對濕度大于70%時應接通電加熱器。
②凡海拔高度超過1000m的地方，按JB/Z102-71規定處理。

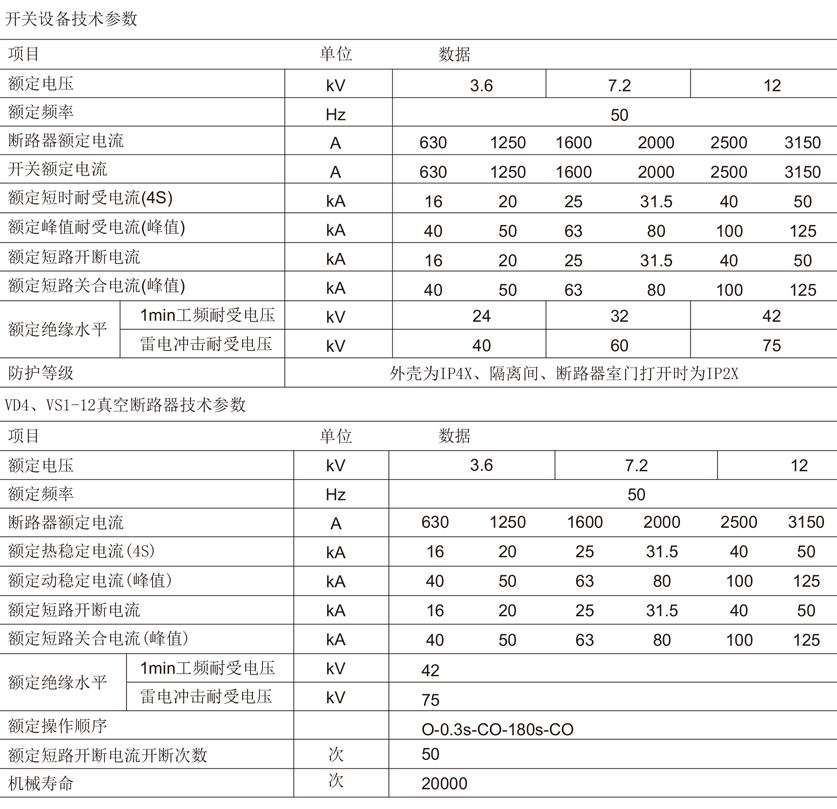

主要技術參數
